![]() ![]() dans les écopes d'un PC d'un RS |
![]() |
|
Cliquez sur les images pour les agrandir |
![]() |

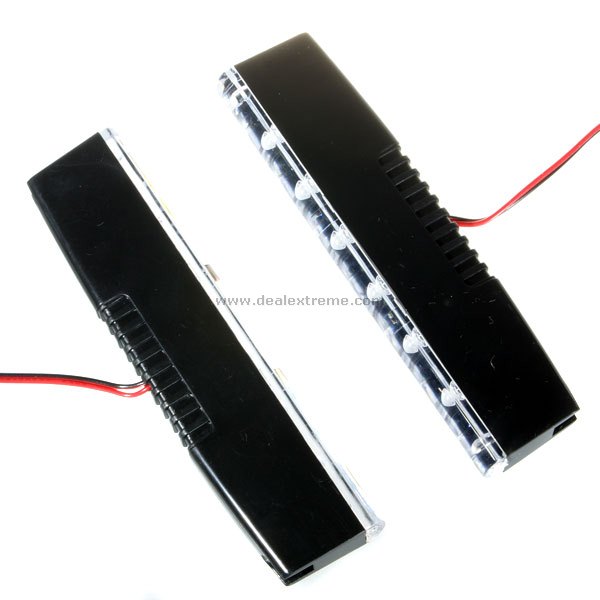

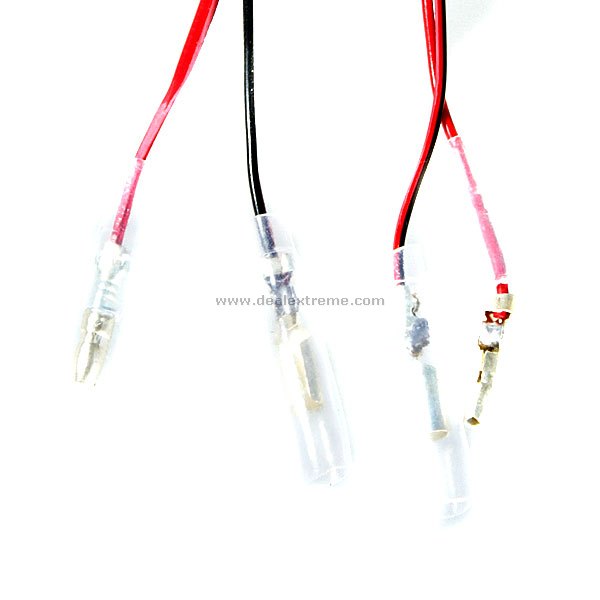

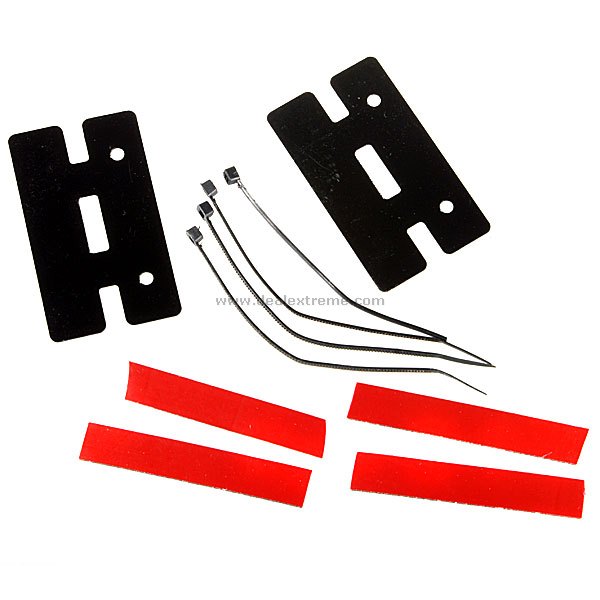

Ou trouver ces barres leds ici là et là |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |

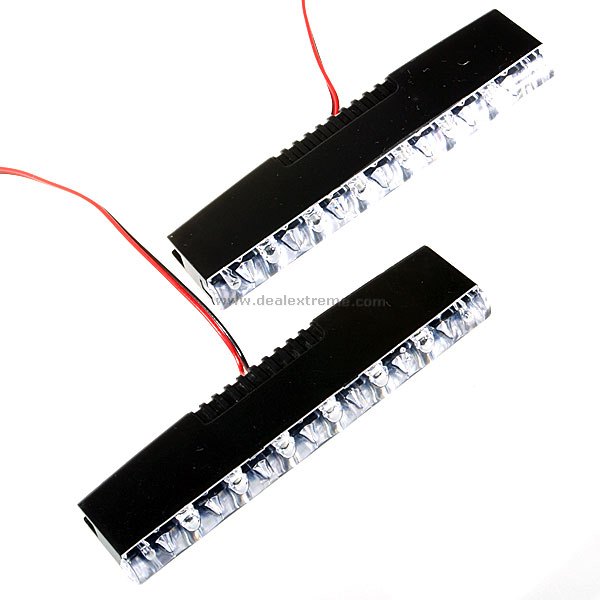

Dimension des barres:115/13/24mm |
Prix de revient du montage complet de l'ordre de 25€ |
![]() |
Pour le découpage qui s'effectue sans aucun problème j'ai utilisé tout simplement une dremel avec un disque à découper et un disque à meuler bref les découpes ce font en une petite demi heure |
Le disque à découper: |
![]() |
Le disque à poncer |
![]() |
![]() |

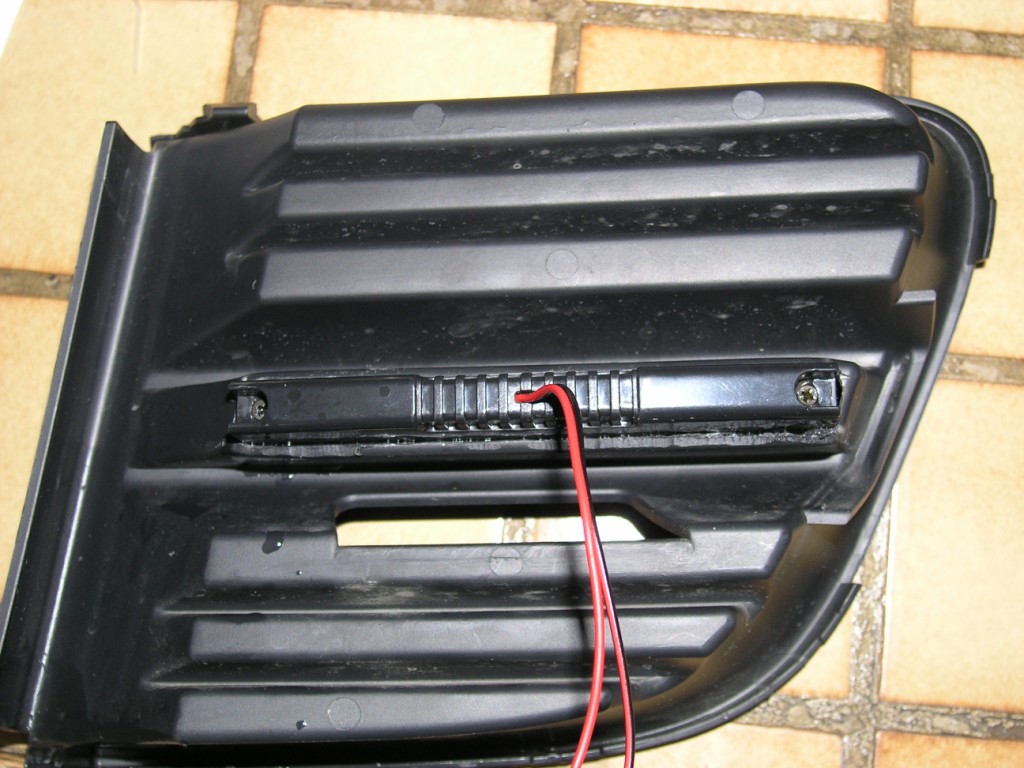

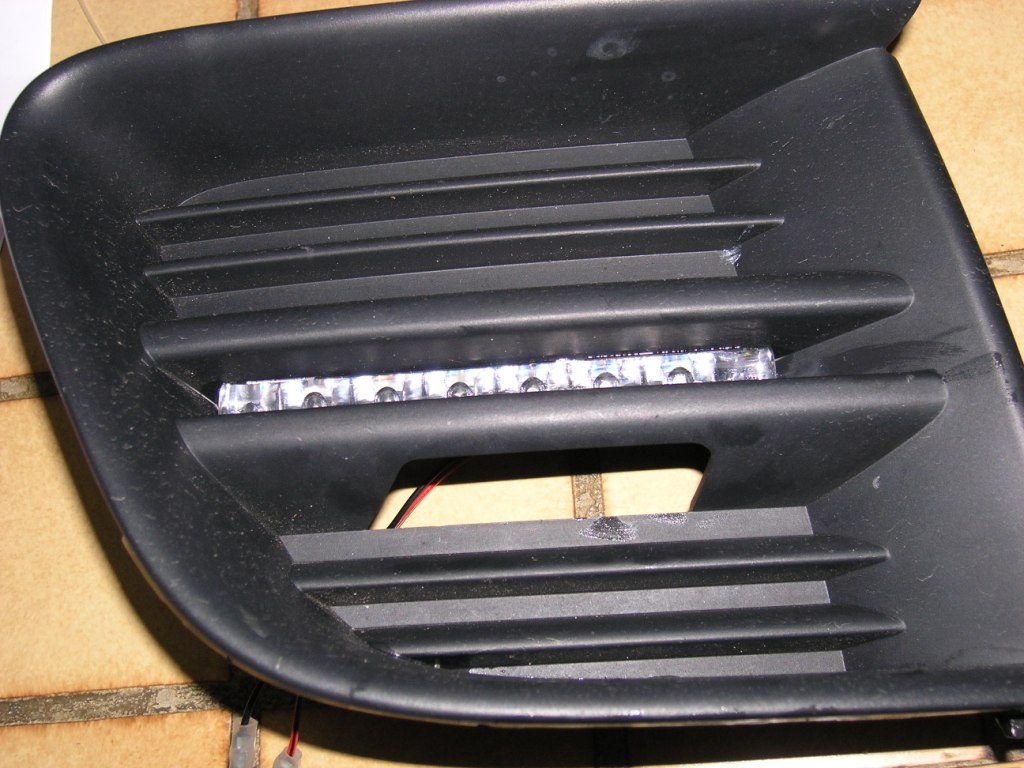

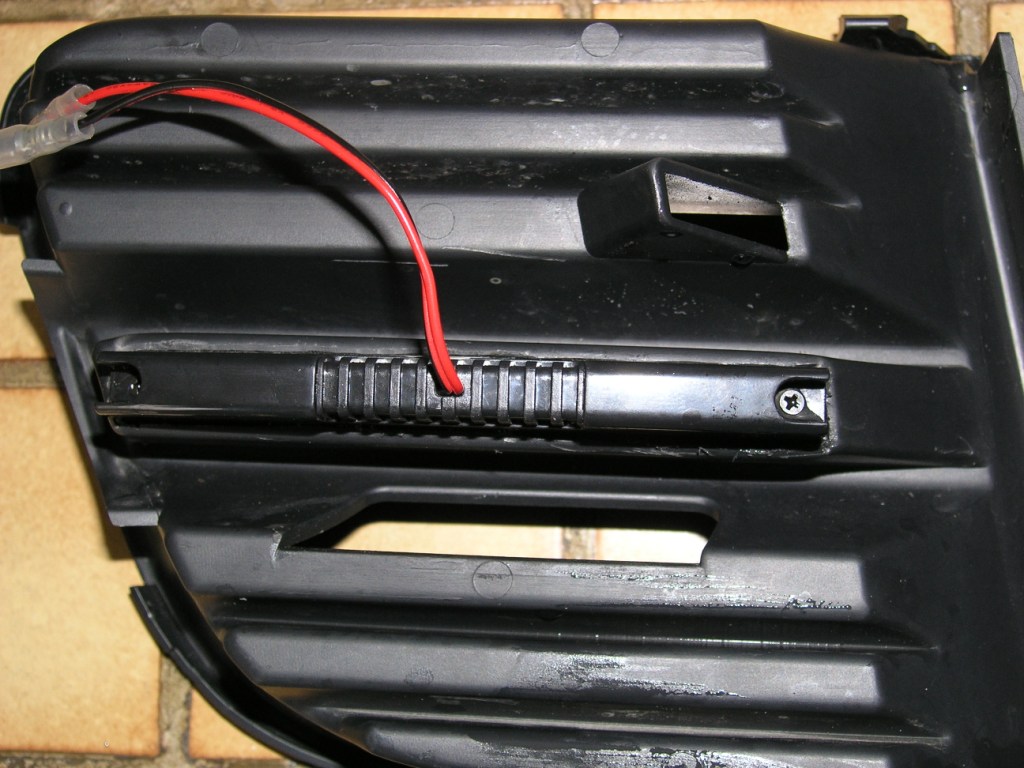

Une fois les ouvertures faites il faut insérer les barres leds et les positionner à la bonne longueur |
|
|
|
|

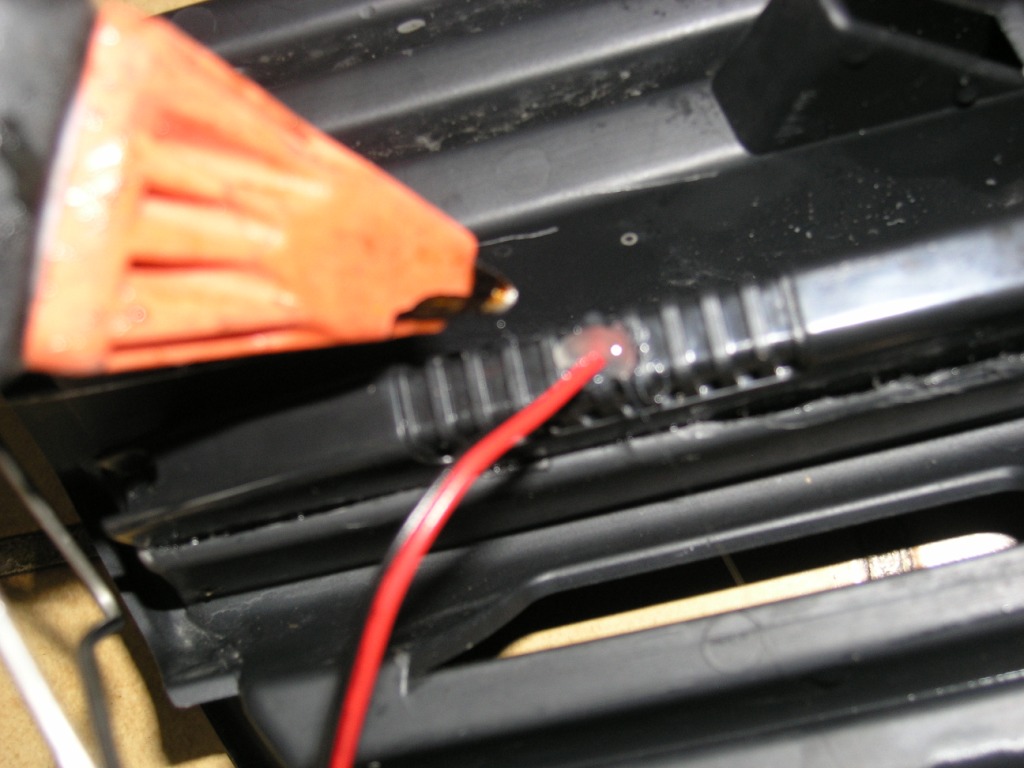

ensuite à l'aide d'un pistolet à colle boucher complètement le trou pour le passage des fils |
|

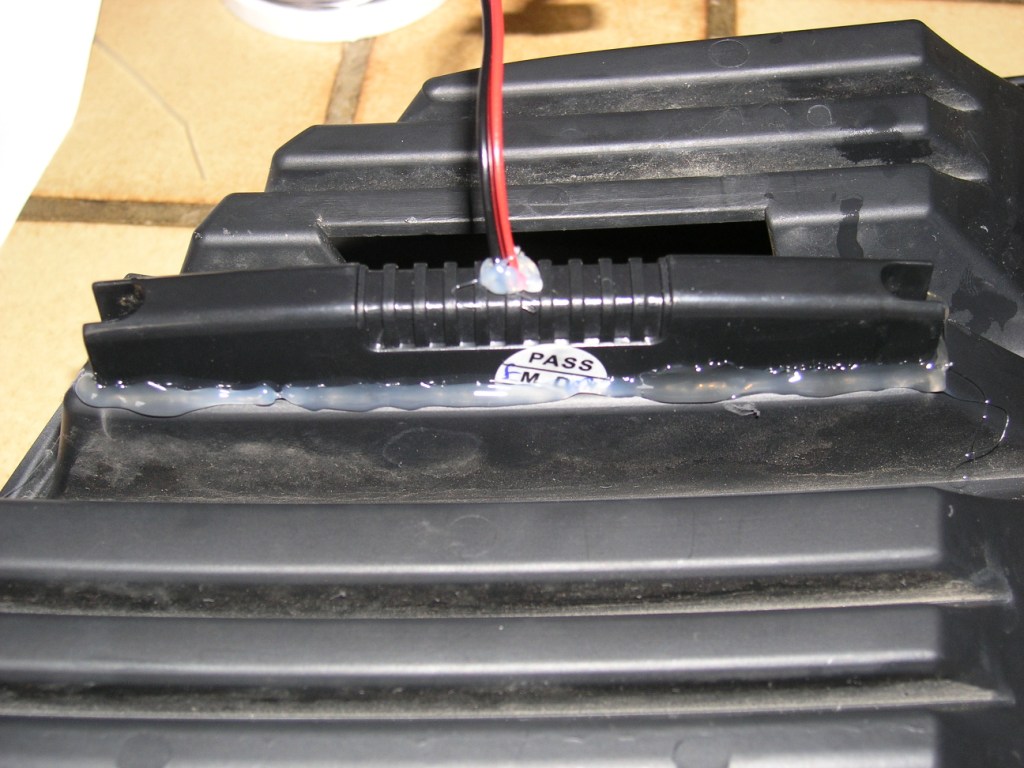

Et réaliser un cordon de colle tout le tour du module |
|
|
![]() |

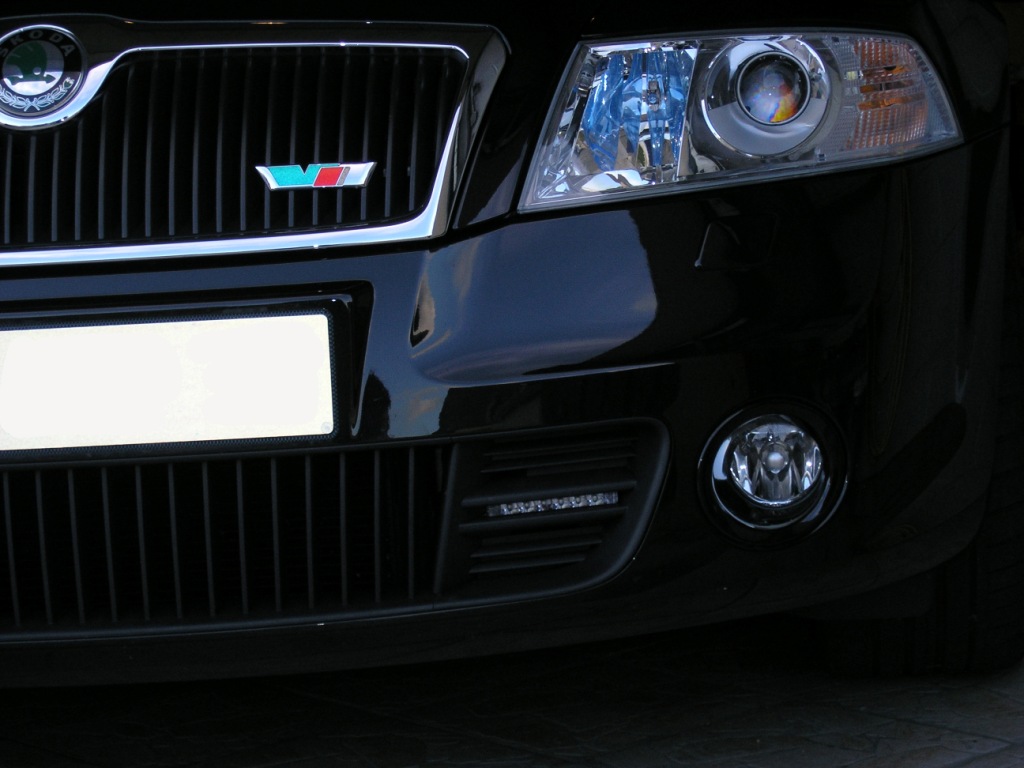

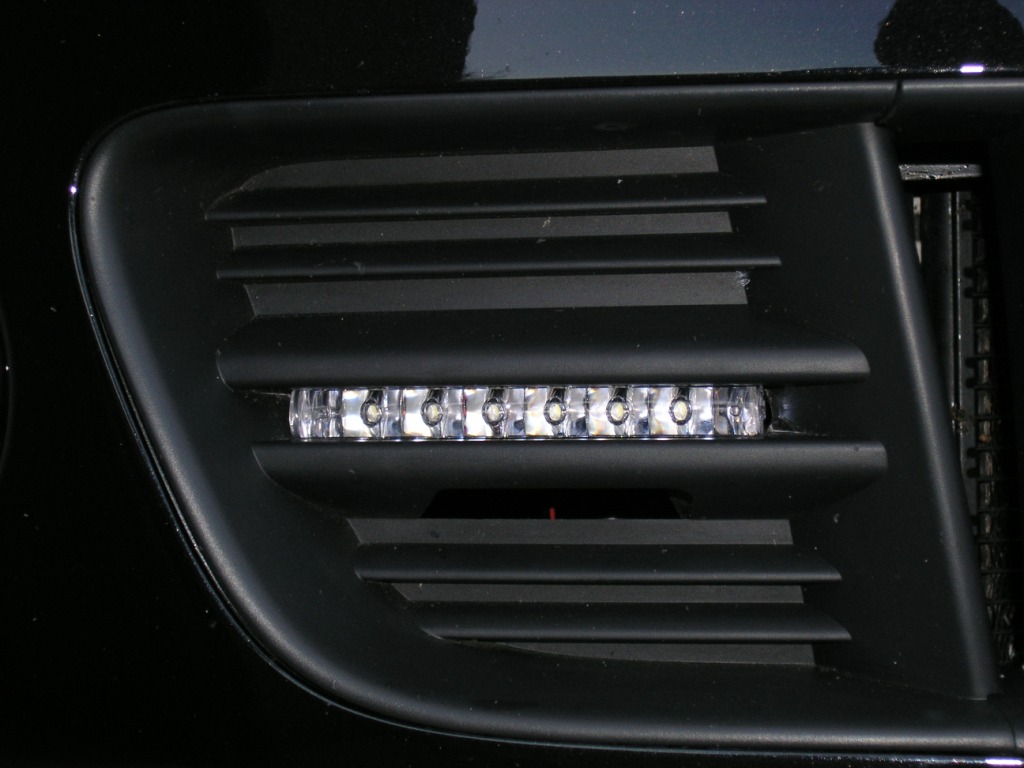

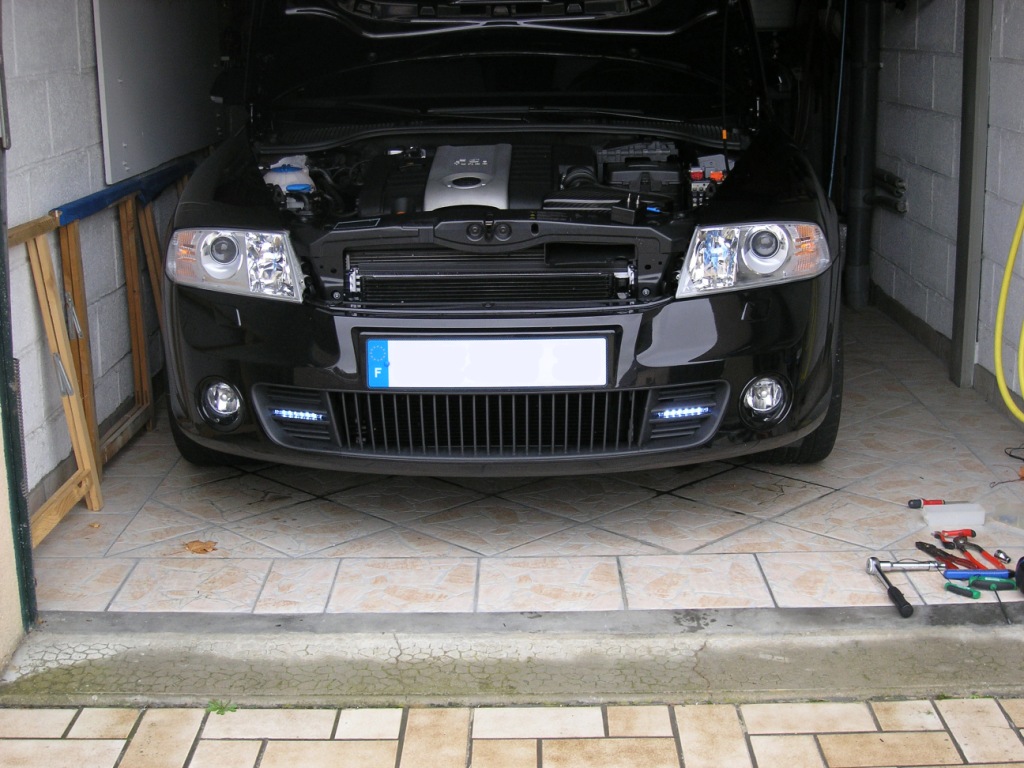

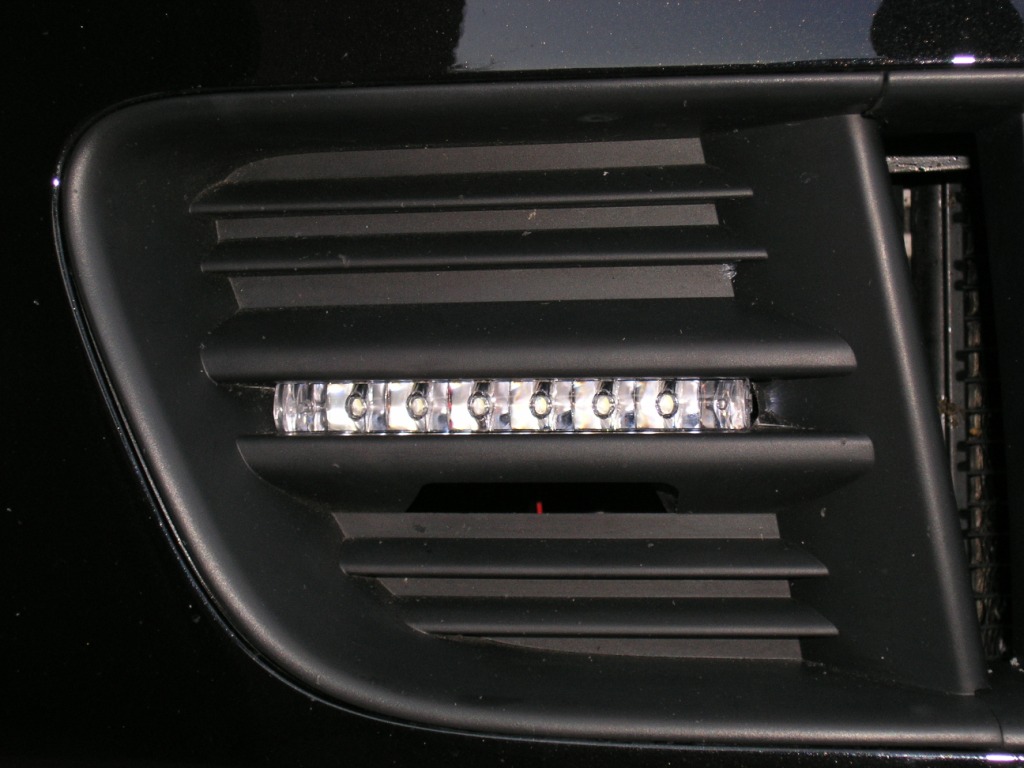

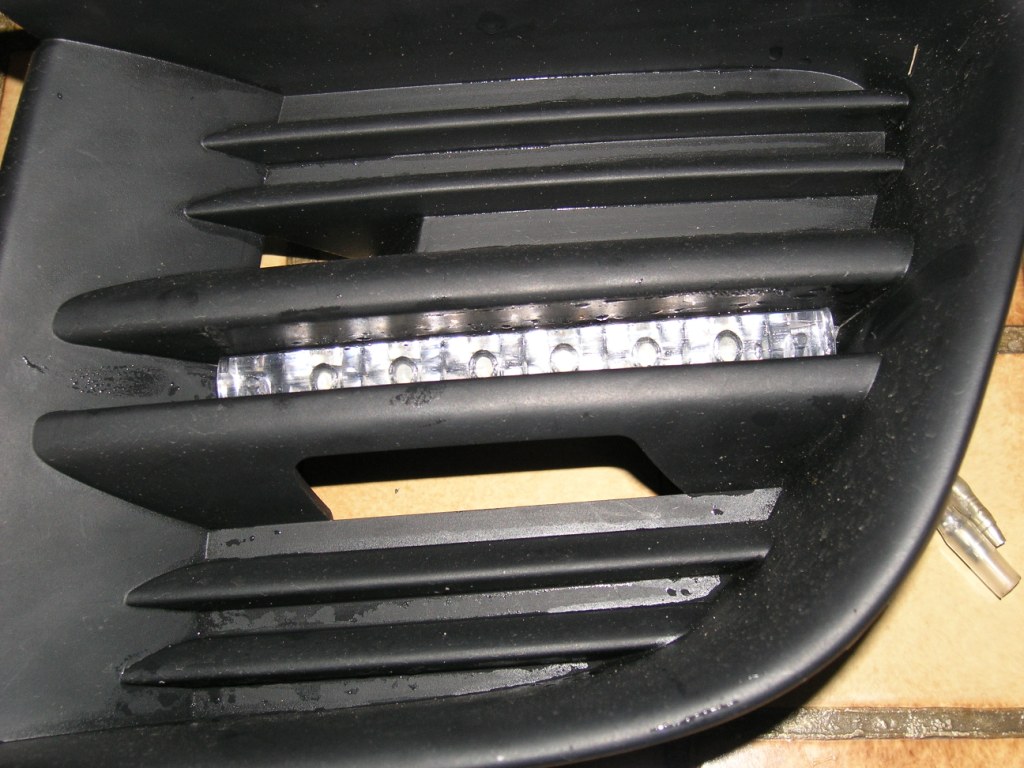

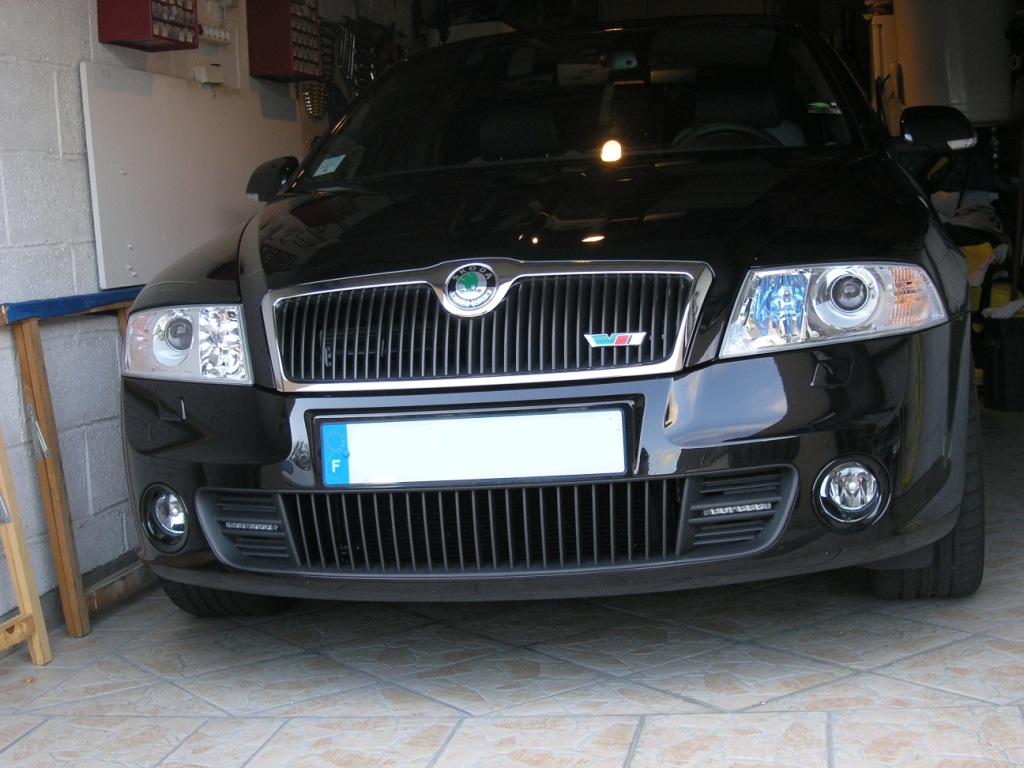

Voilà ce que ca donne une fois en place c'est très discret |
|
|
|
|
![]() |

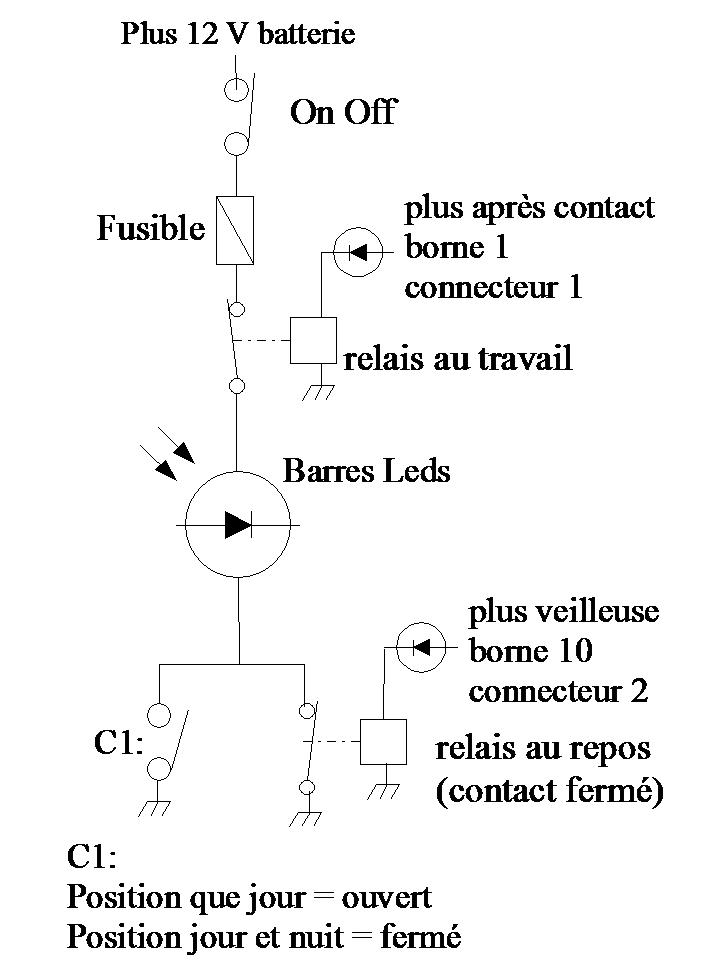

Le schéma électrique du montage à réaliser |
|
Le but de ce montage:
Pouvoir mettre hors service tout le montage (on/off) C1 ouvert: Pouvoir rouler de jour avec uniquement les barres leds allumées Les barres leds s'éteignent dès que l'on met les veilleuses (pour éviter le sapin de noël) C1 fermé: Pouvoir rouler de jour avec uniquement les barres leds allumées Les barres leds reste allumées avec les veilleuses |
![]() |

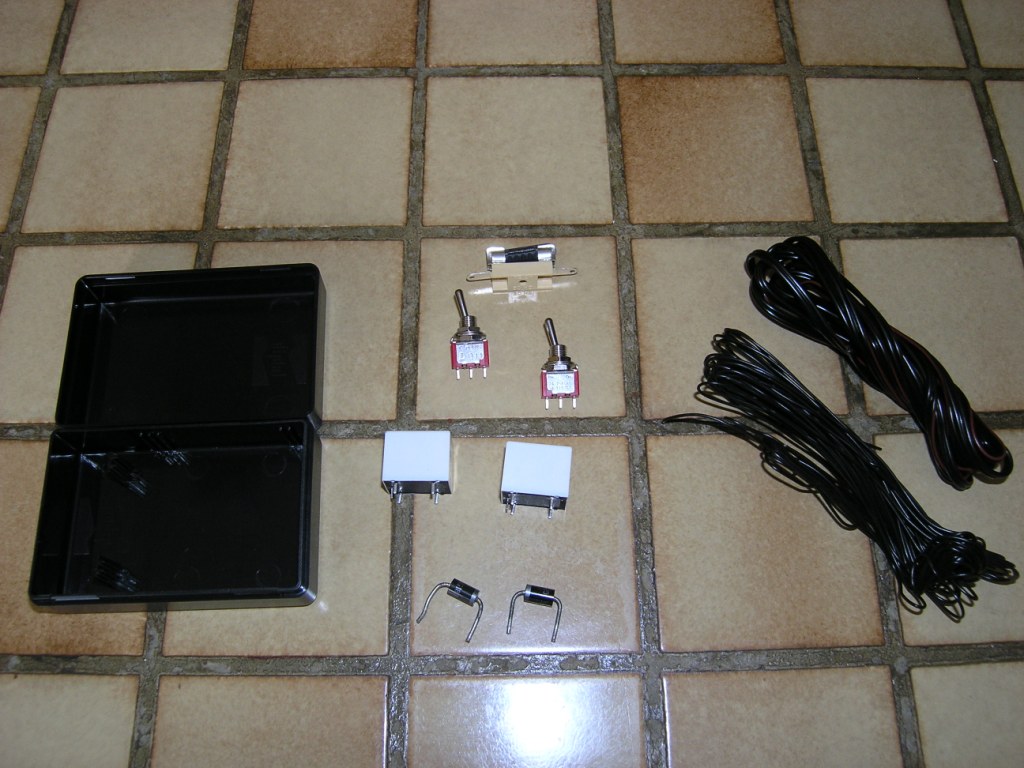

Les composants |
|
1 boitier 2 relais inverseurs 2 diodes 1 porte fusible avec fusible 2 interrupteurs inverseurs du fils électrique |

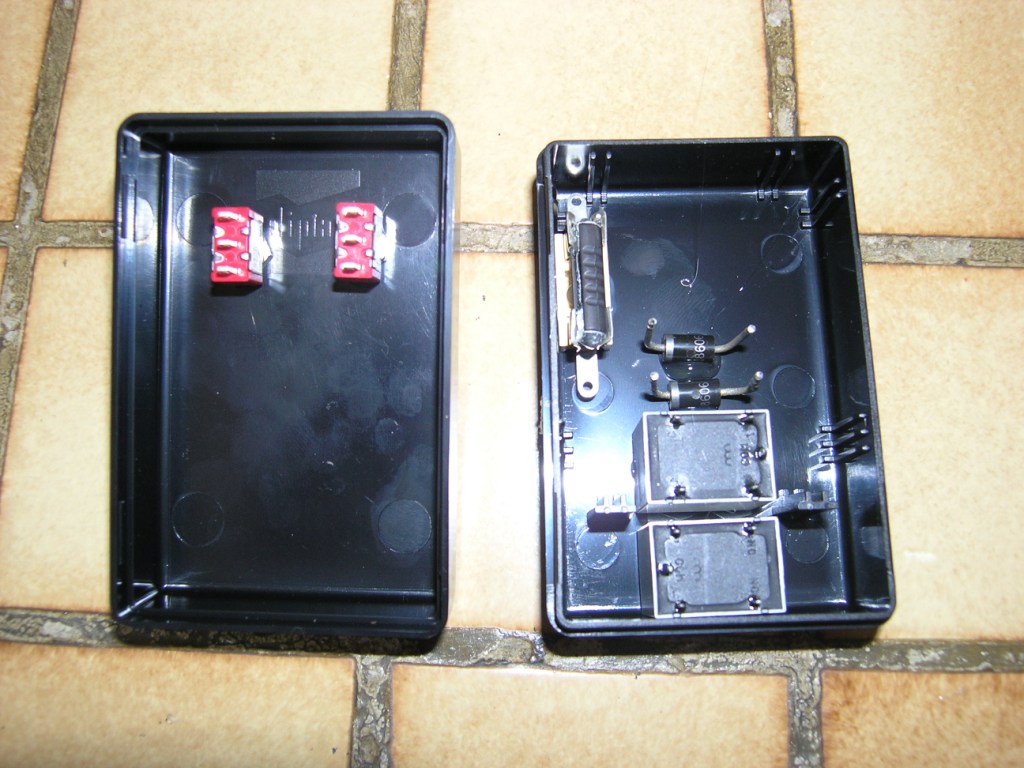

Les éléments collés dans la boite |
|

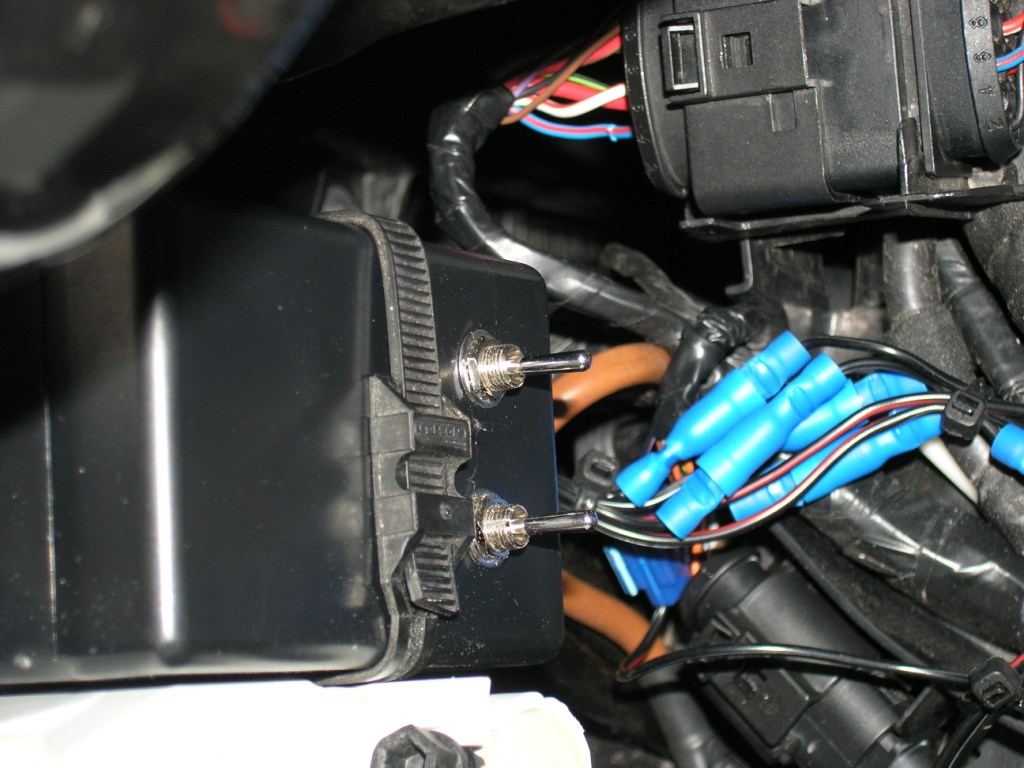

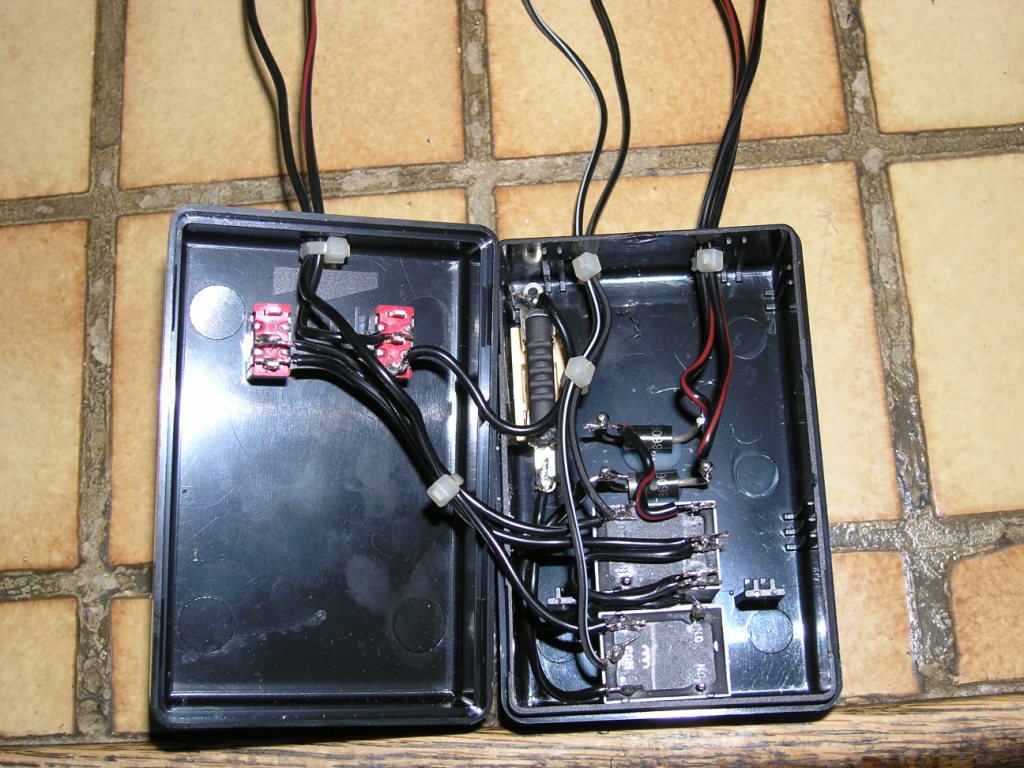

Les éléments câblés |
|

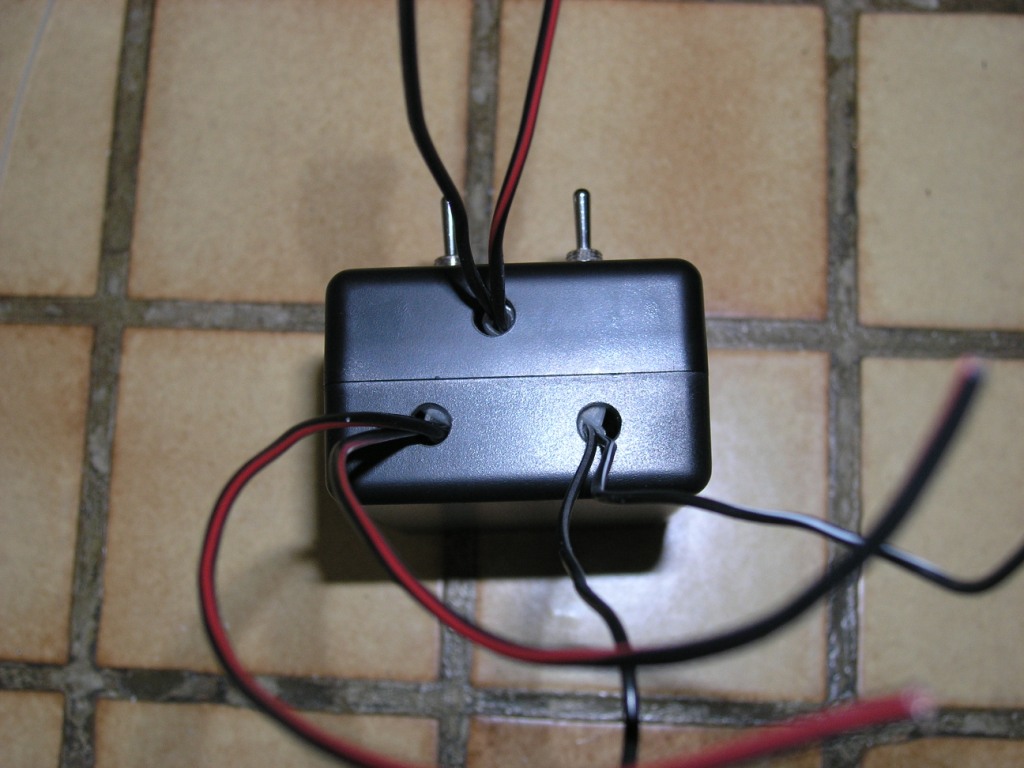

le boitier fermé |
|

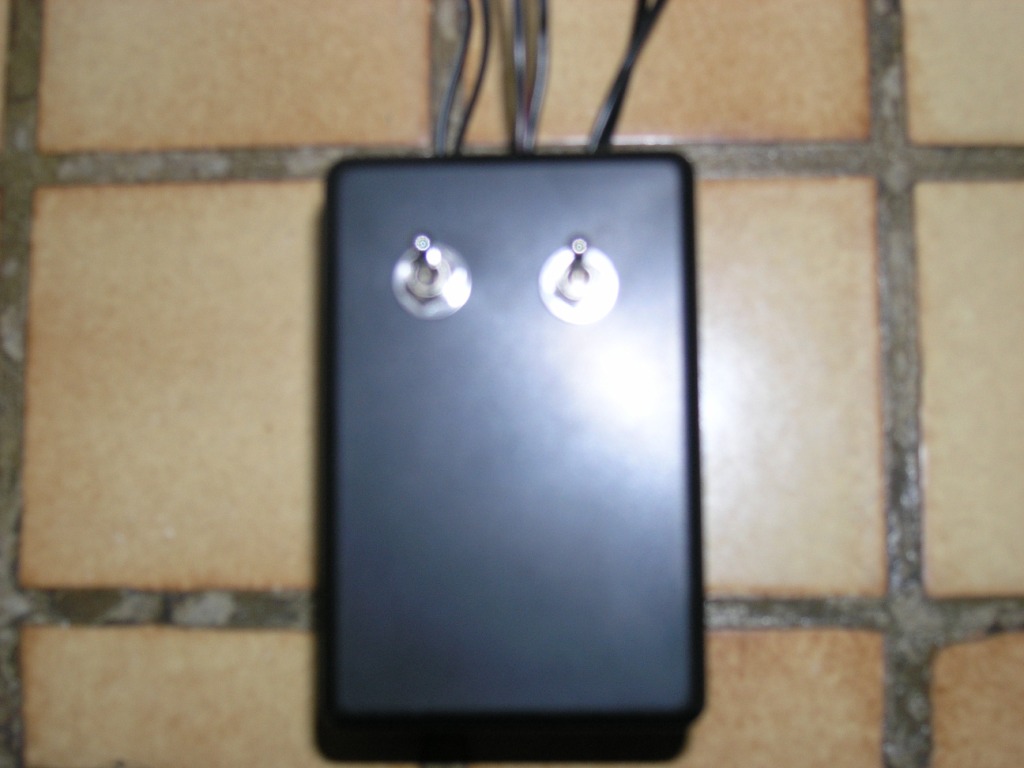

Vue de dessus (les trous seront bouchés au pistolet à colle) |
|
![]() |
Le montage dans la voiture |
Tout ce passe de ce côté de la voiture |
|
![]() |

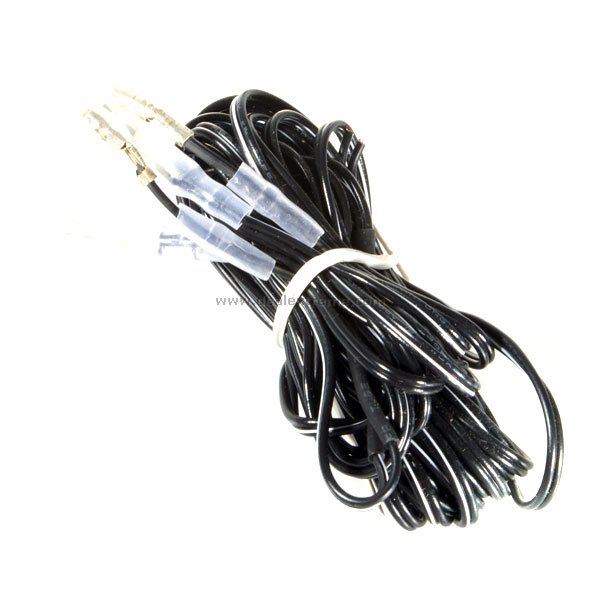

Ici seront abordés les différents raccordement au boitier, la mise en place des écopes (une découpe est à réaliser en arrière des barres leds, c'est de la matière plastique donc aucune difficulté) ne pose aucun PB, et ramener les deux fils d'alimentation vers le boitier idem |

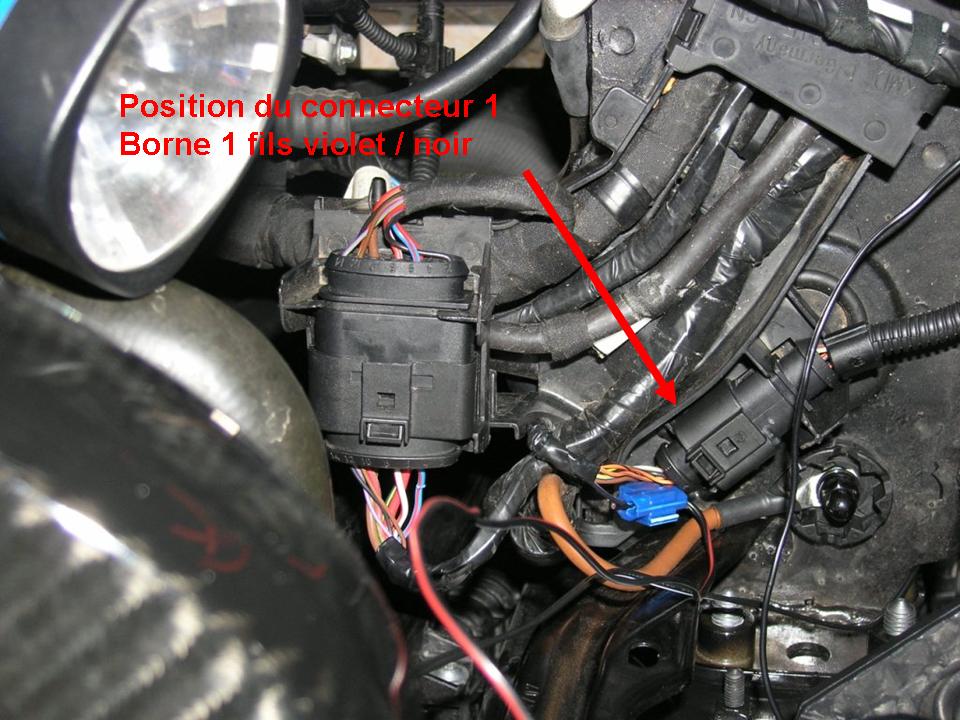

Position du connecteur 1 |
![]() |
Le raccordement |
|

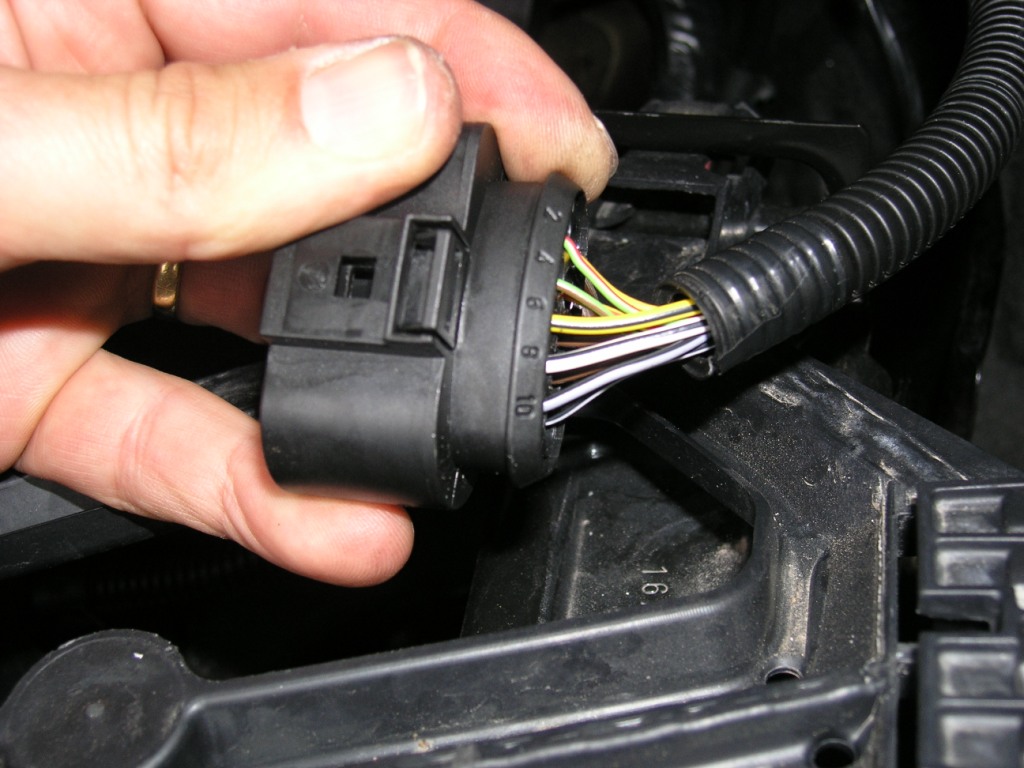

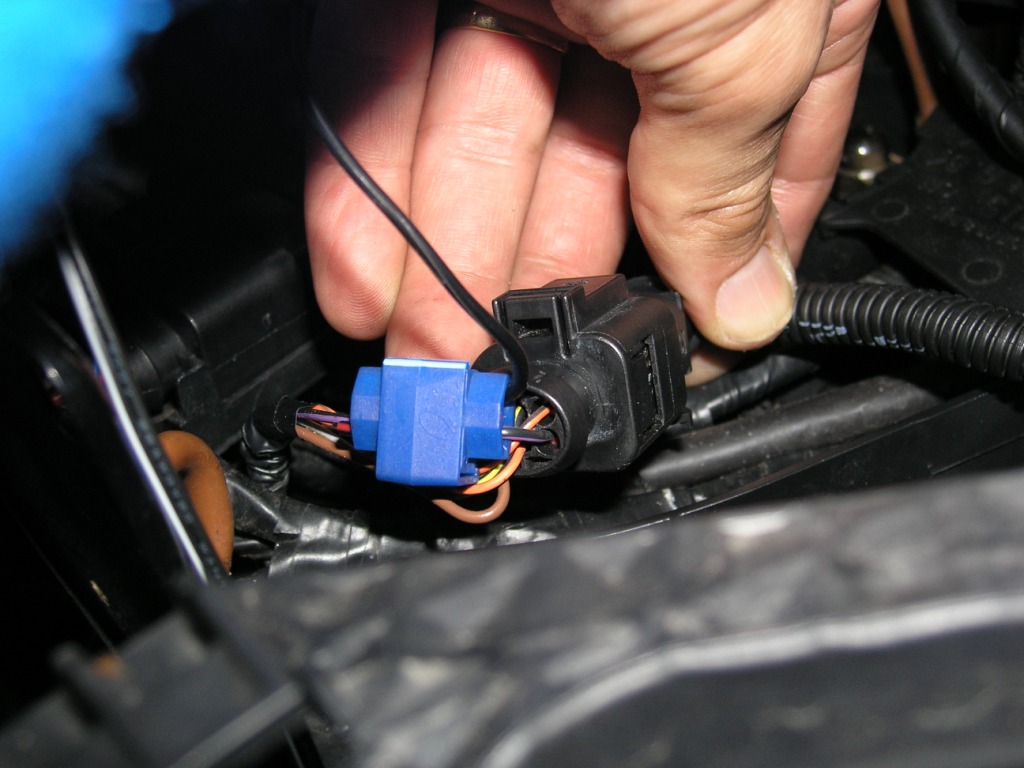

Pour le connecteur 2 il suffit de démonter le phare de débrancher le connecteur |
|

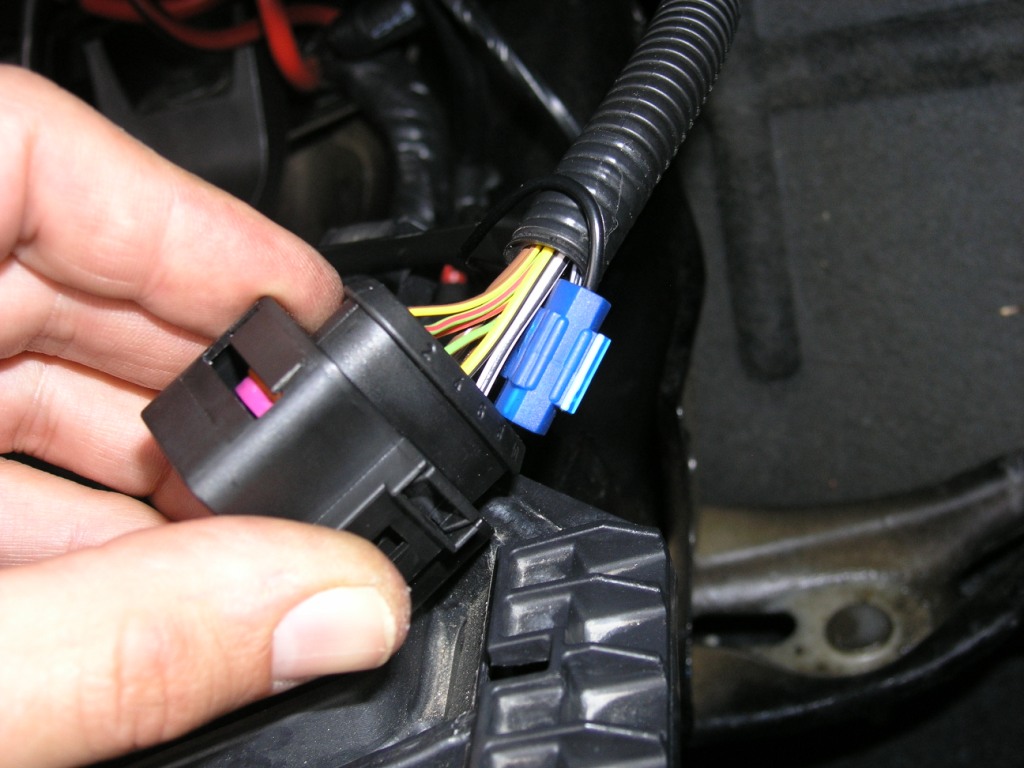

Le raccordement s'effectue sur le fils gris / blanc repère 10 |
|
Pour les commandes des relais c'est fait!!!! |
![]() |

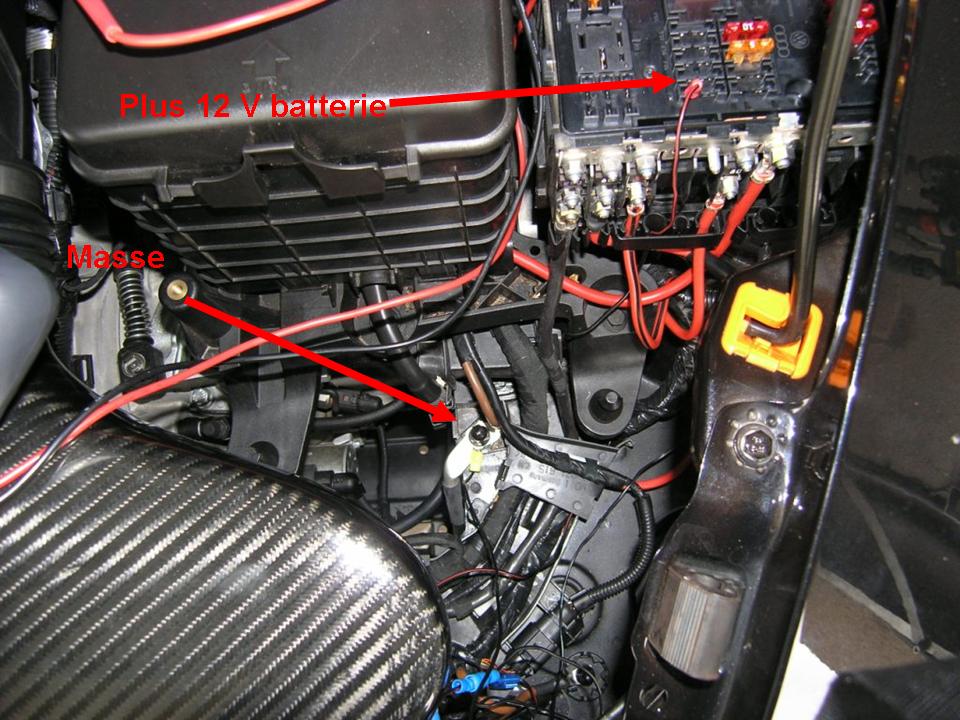

L'alimentation générale du système |
![]() |

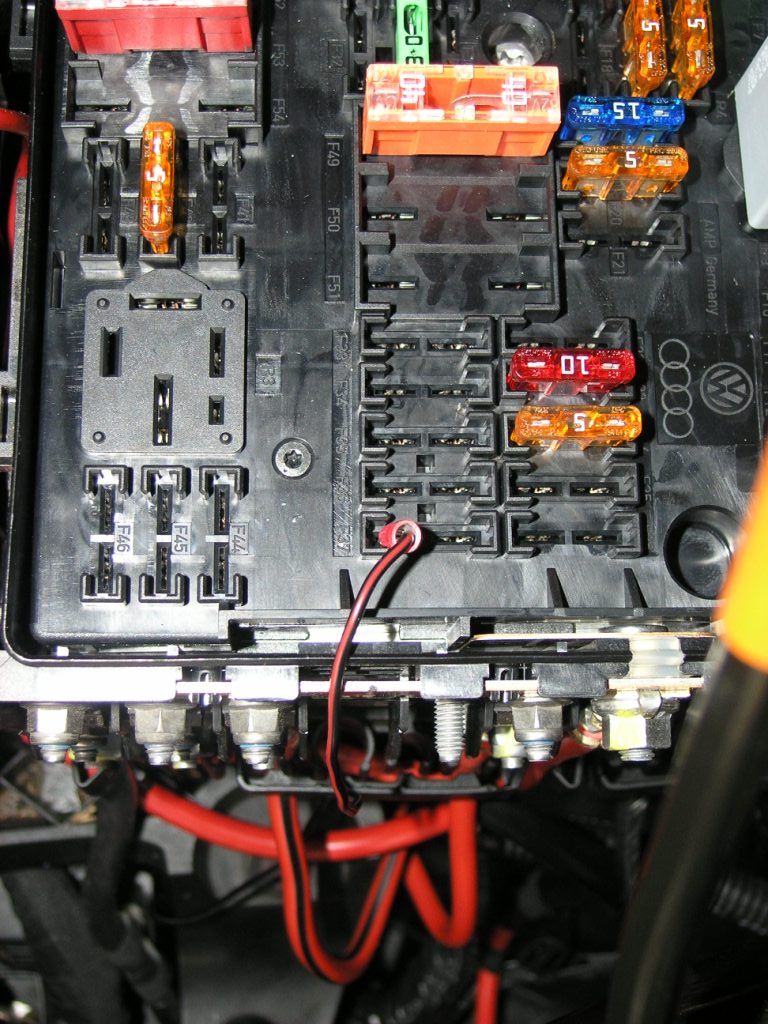

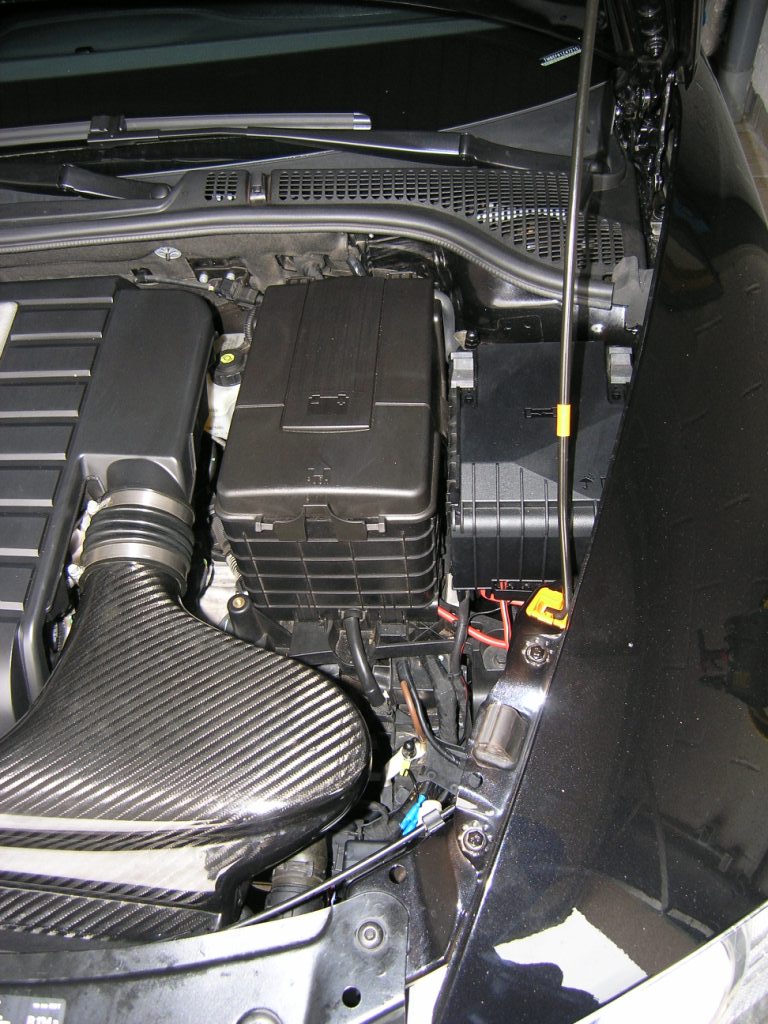

Le plus 12 V situé dans le boitier à fusible à droite de la batterie |
|

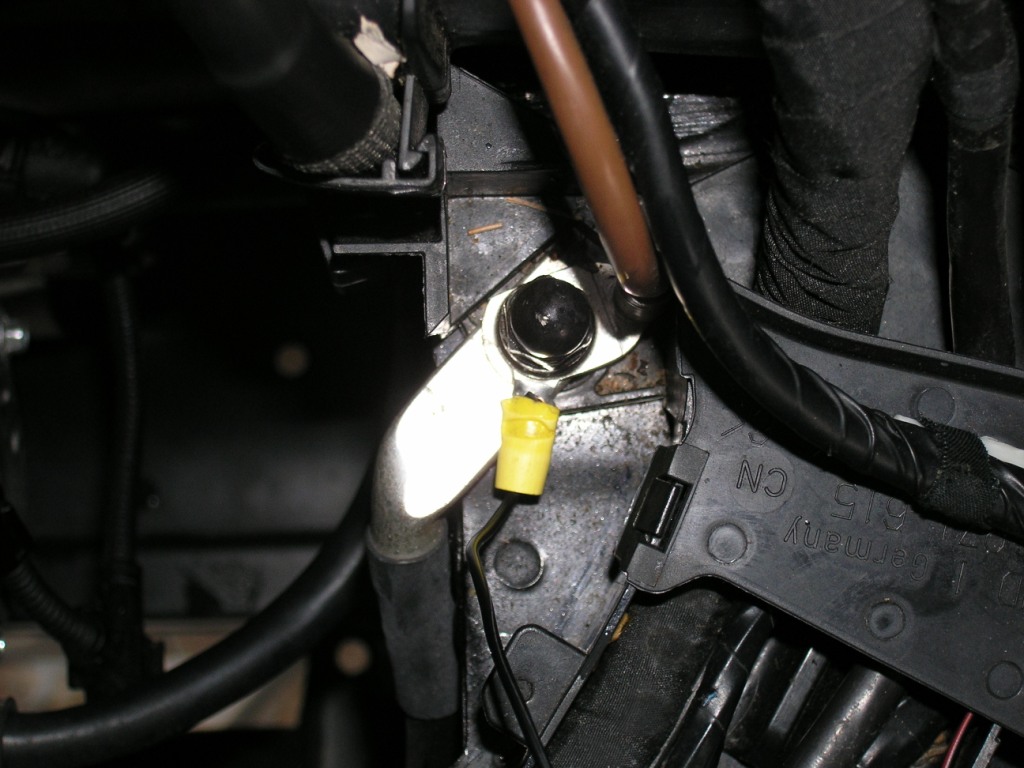

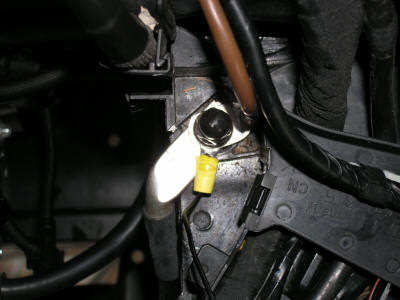

La masse |
|

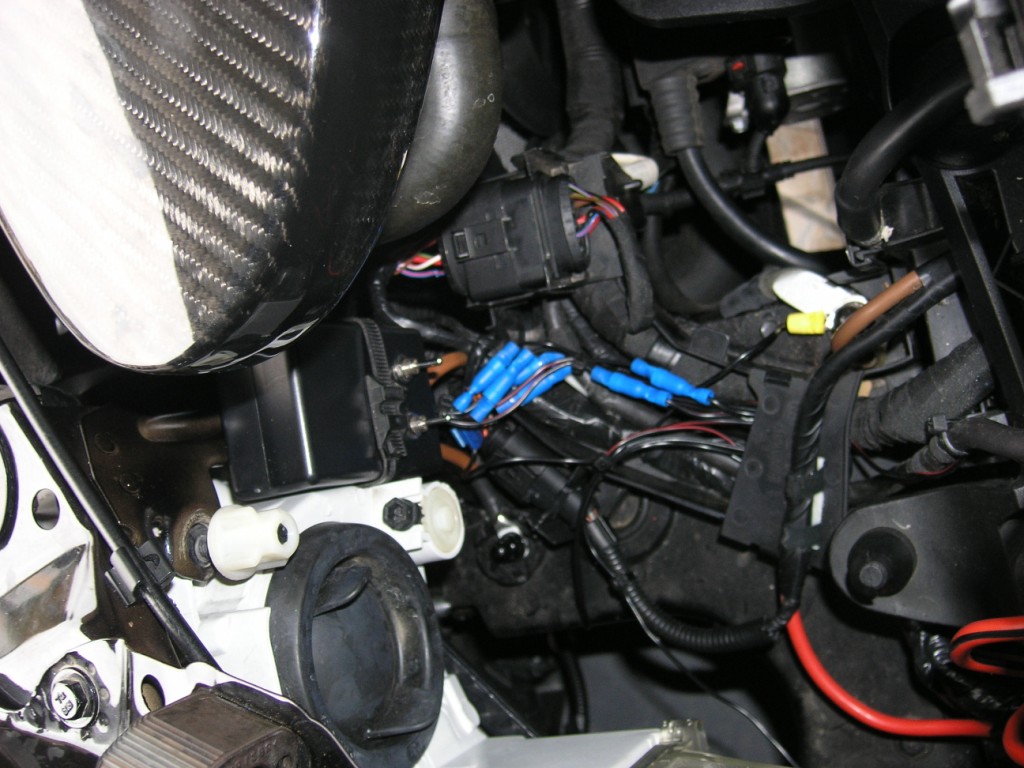

La position du boitier (fixé avec un collier plastique) à gauche du phare |
|
|
![]() |

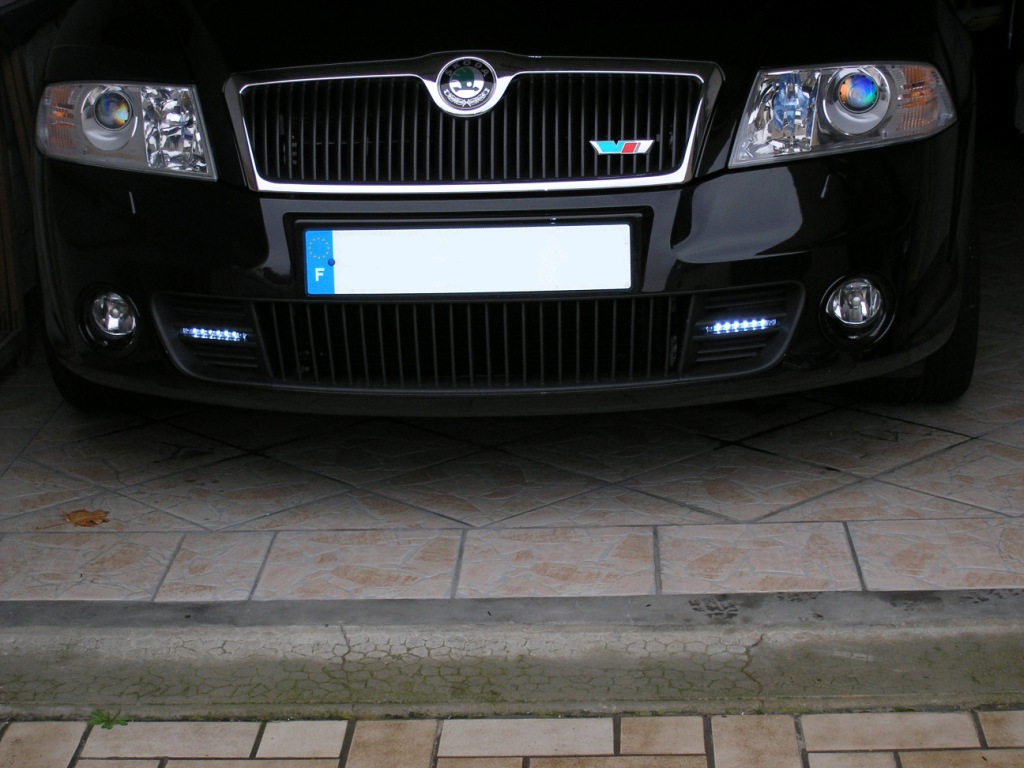

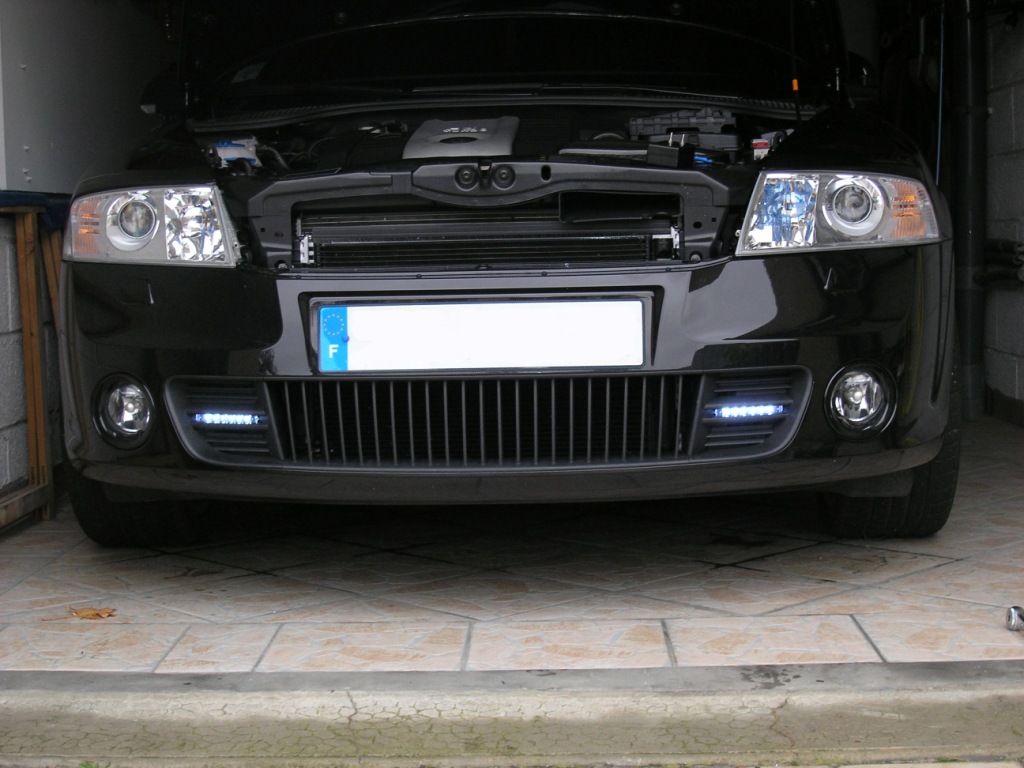

Le résultat (je suis toujours pas doué pour prendre ce genre de photo) |
|
|
|
|
|

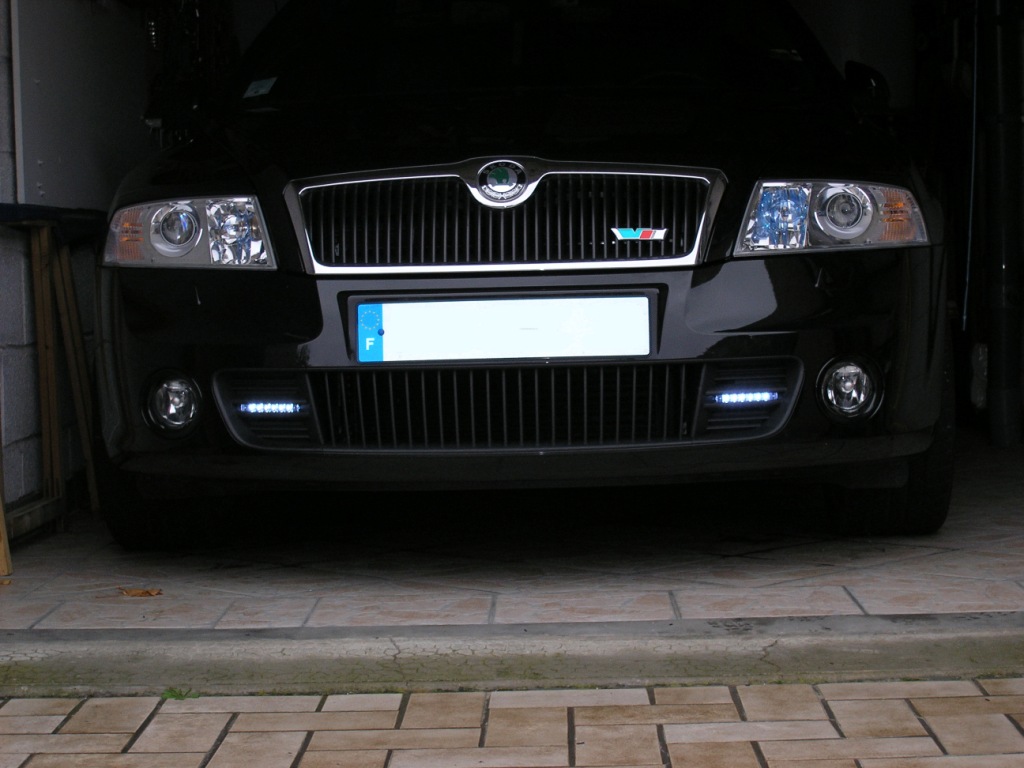

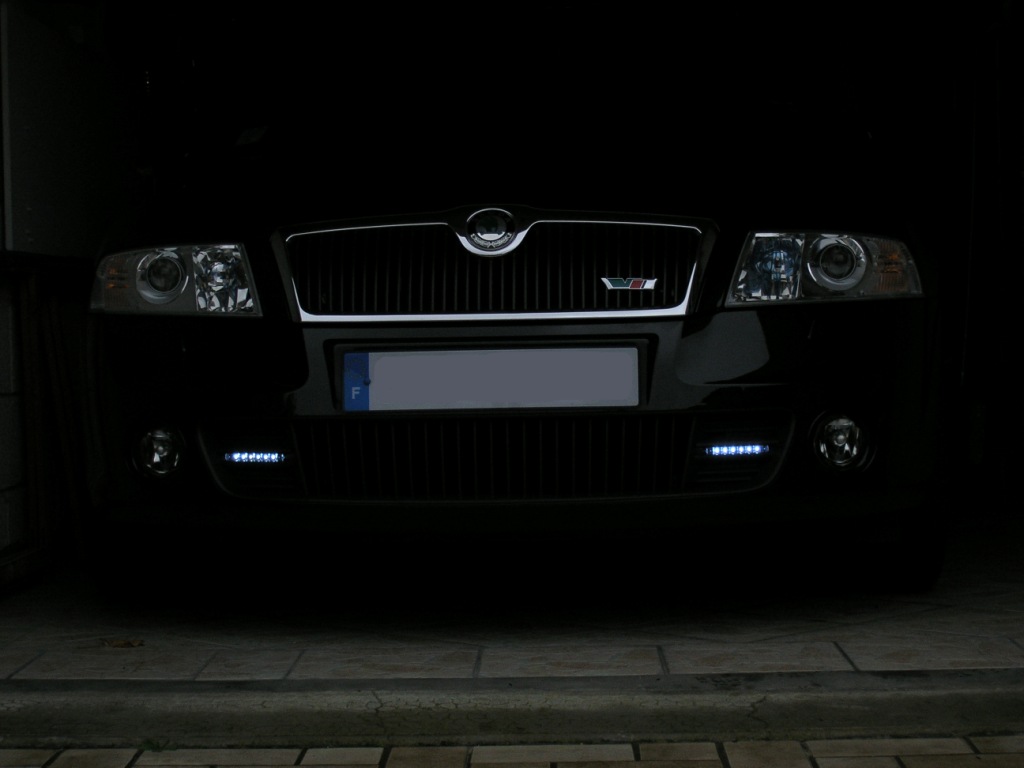

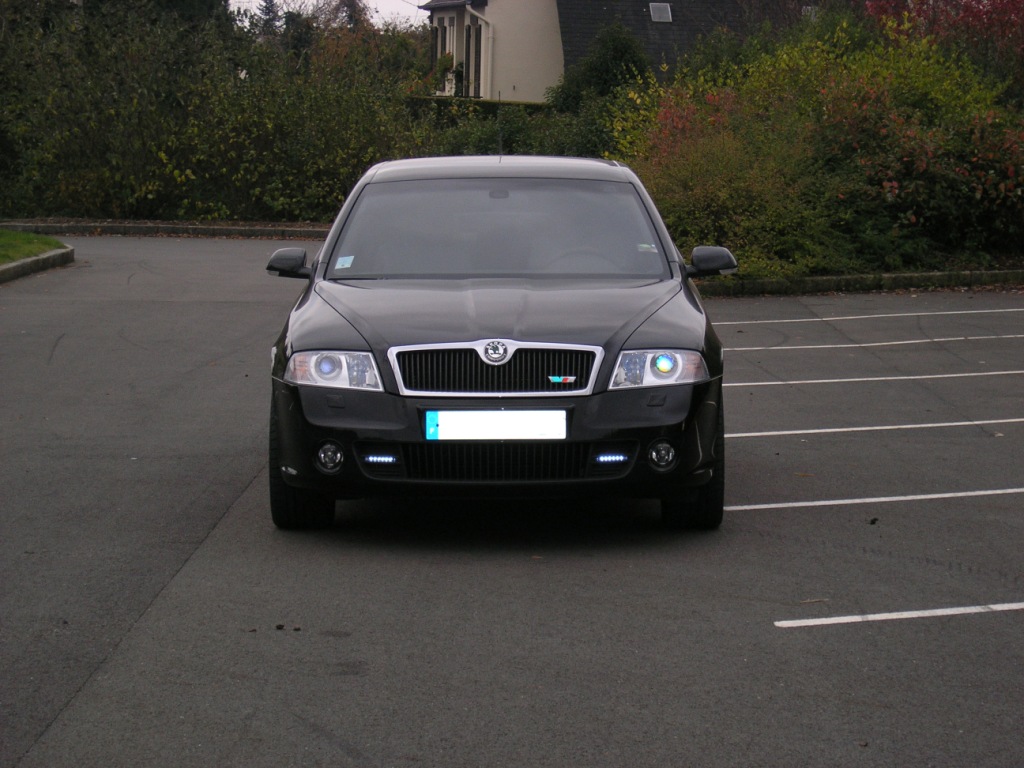

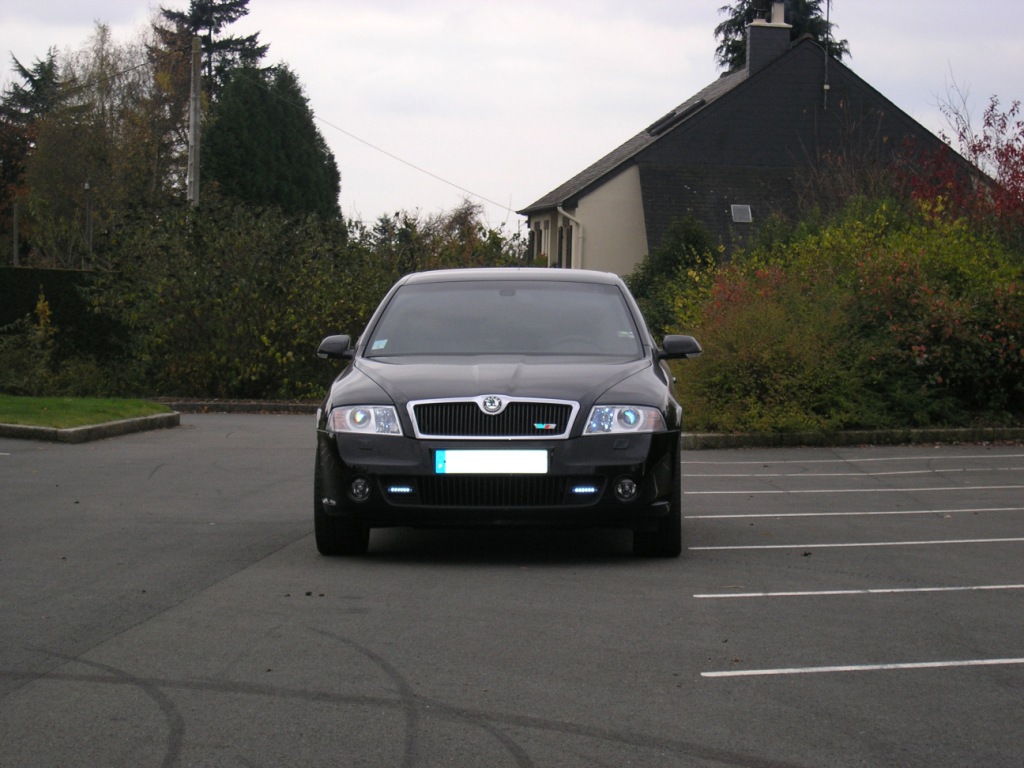

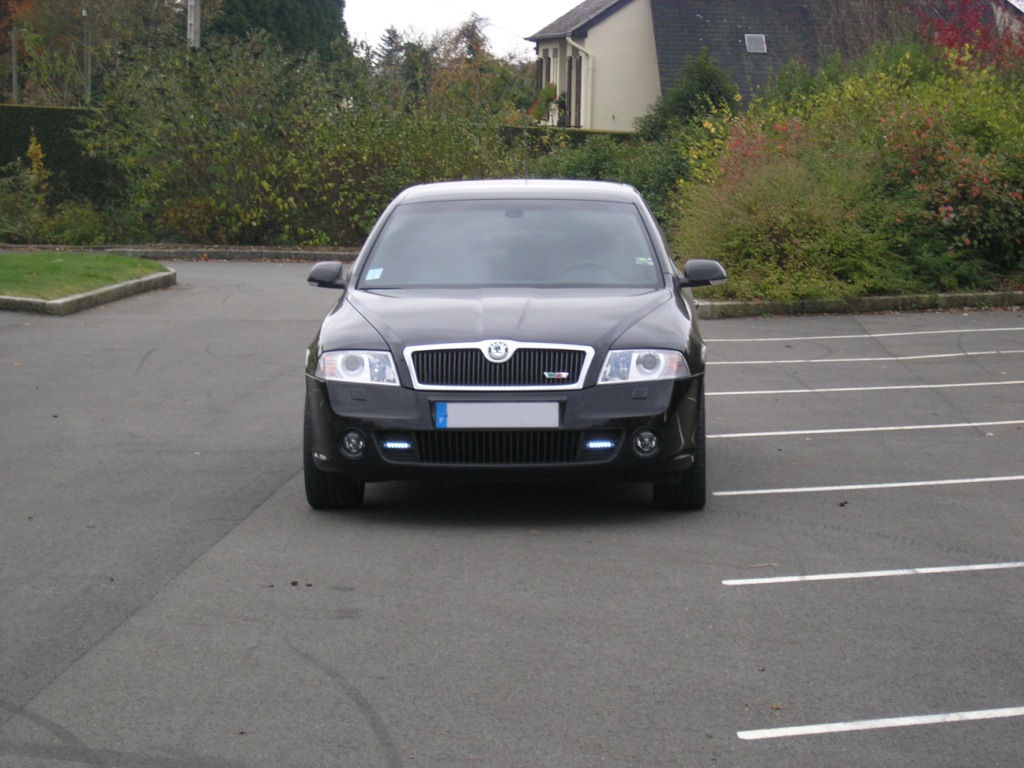

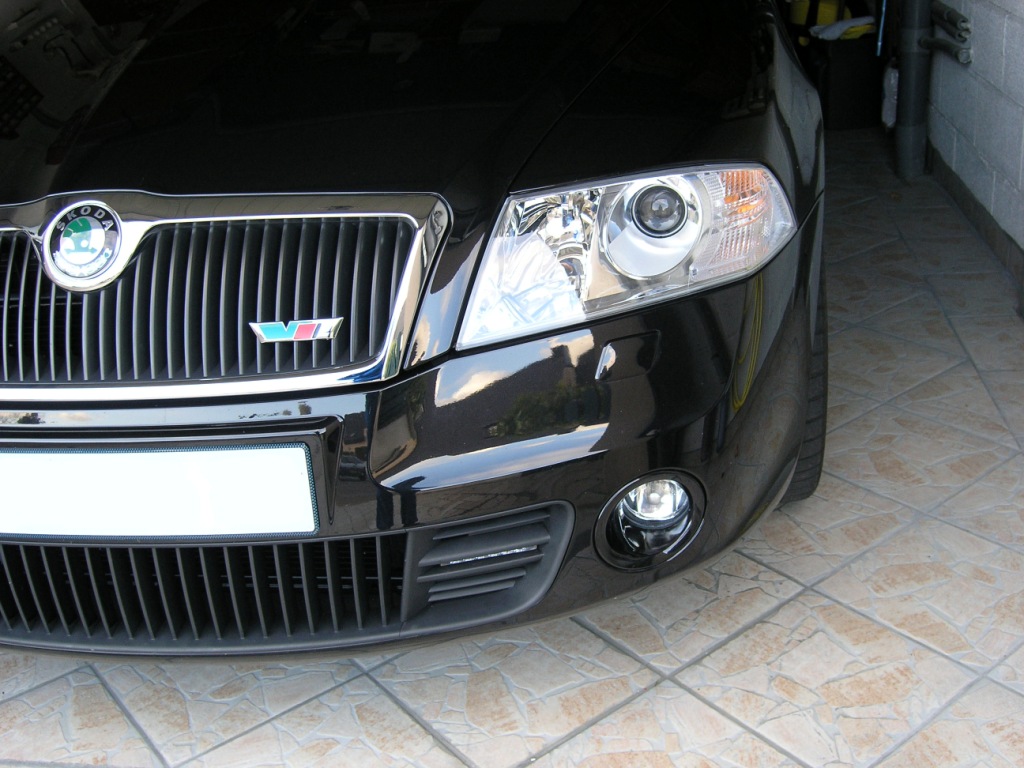

Le rendu de loin: |
|
|
|
|
Voilà j'espère que cela vous a plus!!! |
![]() |

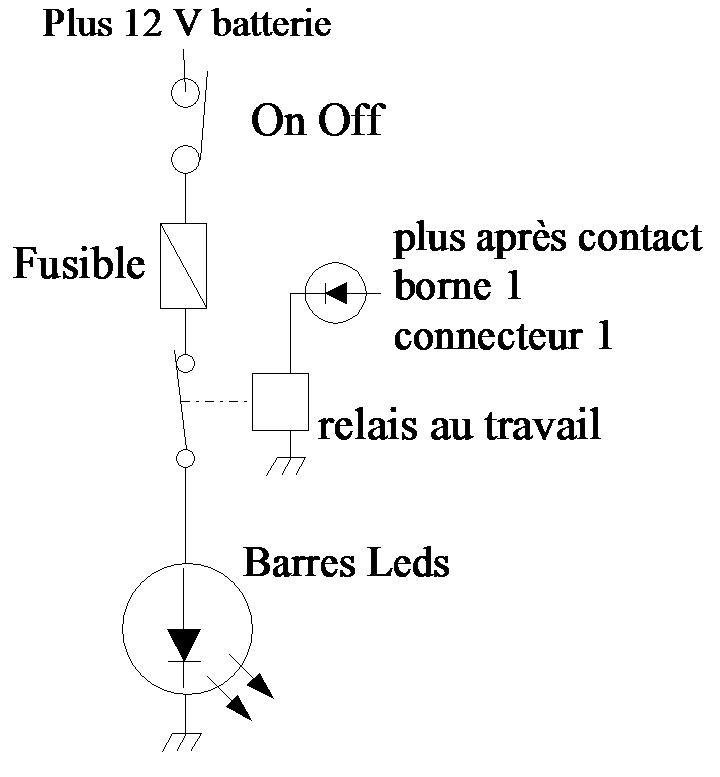

Un autre schéma de branchement plus simple à réaliser, les barres leds seront allumées dès la mise sous contact et pas de possibilité de les éteindre avec la mise sous tension des veilleuses |
|
Télécharger ici le tuto au format
|
