| Montage d'un Eclairage de courtoisie pour poignées de portes | |
| Cliquez sur les images pour les agrandir | |
| Les fournitures | |

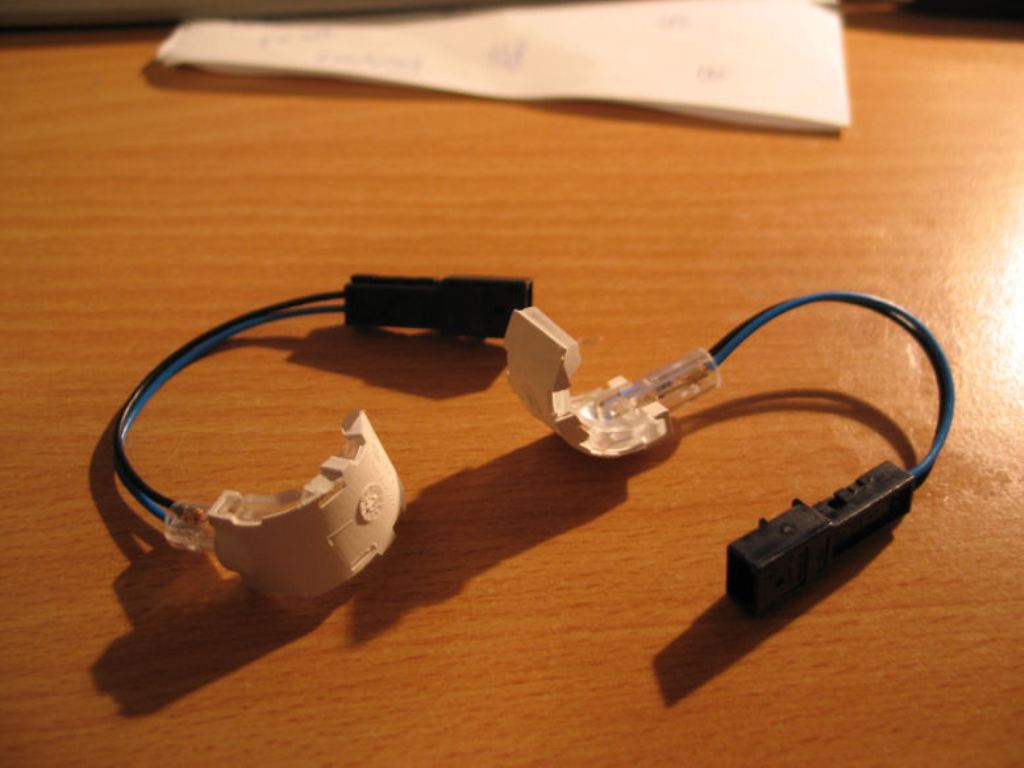

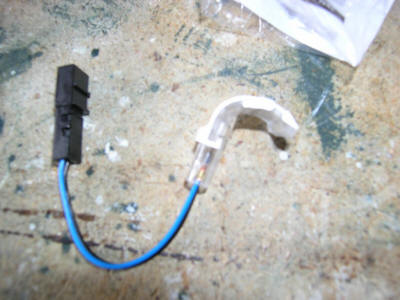

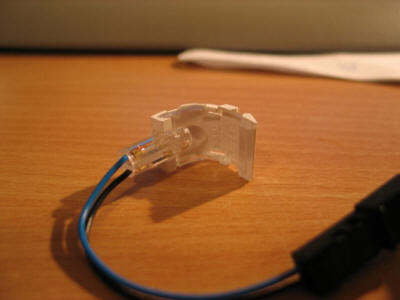

| Les fameuses Leds origine O2 gamme L&K | |
|
|
| Photos de FRED merci à lui pour son aide | |
|
|
|
|

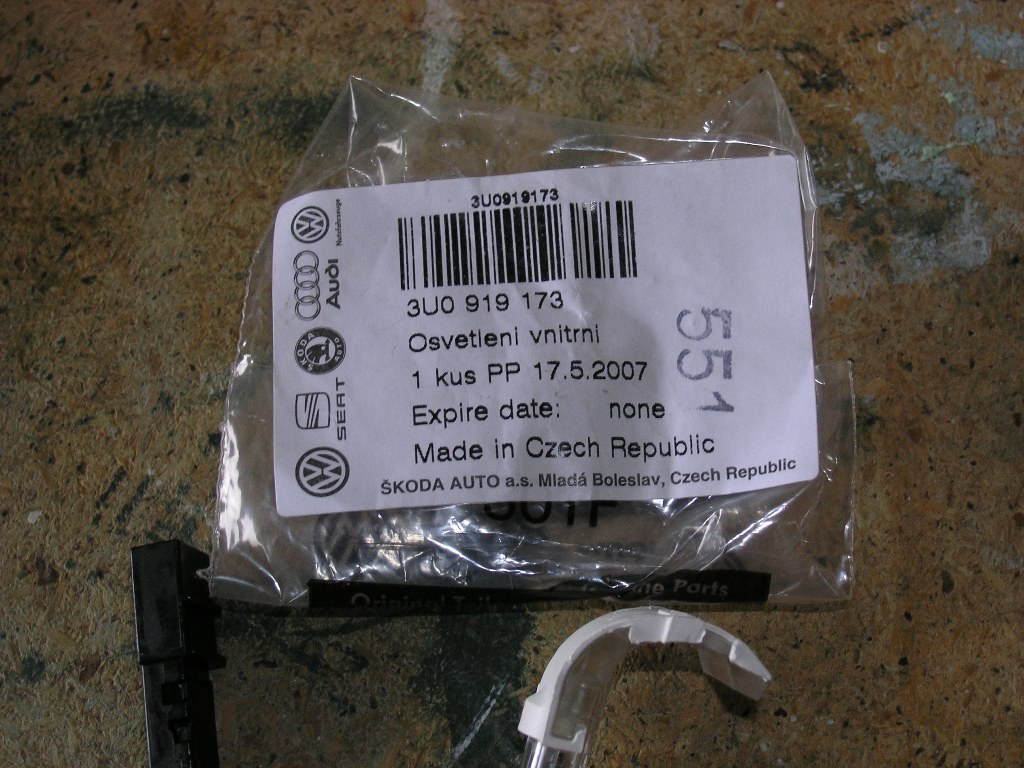

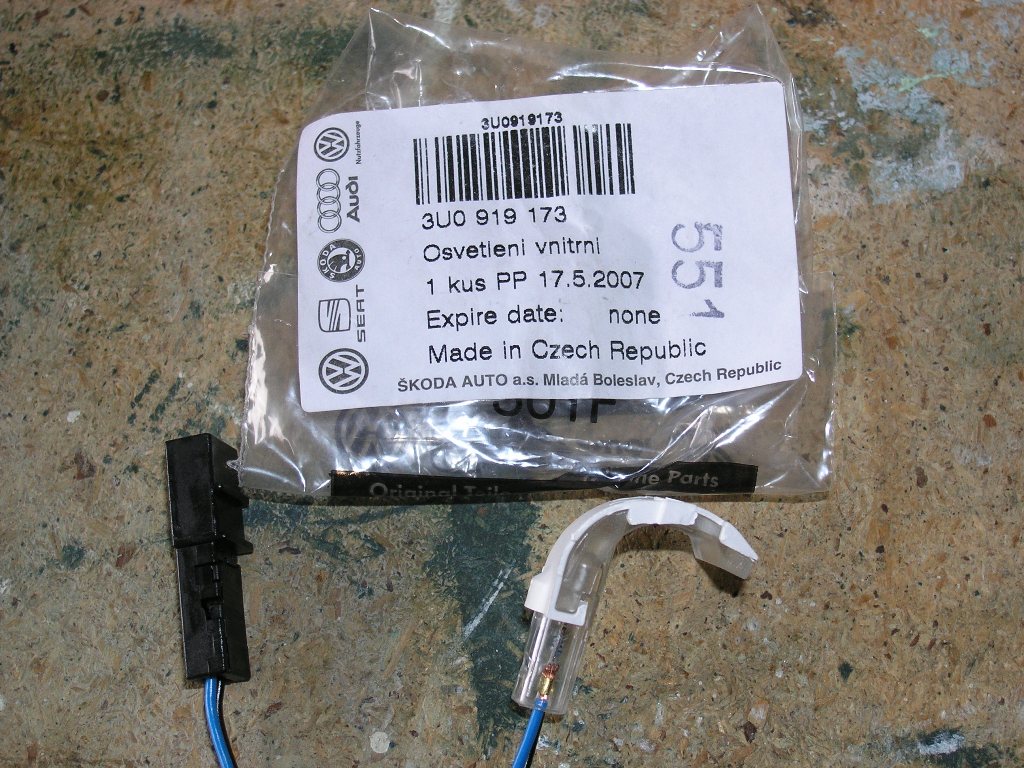

| Et voici les références | |
|
|
|
|
|
Pour résumer les référence et les prix: Avant ou arrière gauche: 3U0919173 prix HT 11.56€ Avant ou arrière droit: 3U0919174 prix HT 13.93€ Soit un total TTC de 30.49€ pour une paire de leds |
|
|
L'outillage: Un tournevis plat, des scalpels ou un cutter, une clé torx de T20, fer à souder, limes, et un marqueur noir |
|
|
|
|
| Le montage | |
| Réalisé sur la porte avant gauche | |
| Tout d'abord à l'aide d'un tournevis plat il faut démonter le cache HP | |
|
|
| Ensuite on débranche le câble d'alimentation du commodo des réglages des rétroviseurs | |
|
|

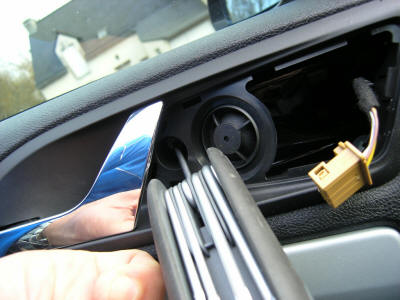

| Maintenant il faut à l'aide d'un clé Torx de T20 dévisser la vis qui maintient l'habillage de la poignée | |
|
|
| Ensuite il faut dé clipper l'ensemble en commençant par le coté du HP, on peut dé clipper facilement les ergots avec un doigt | |
|
|

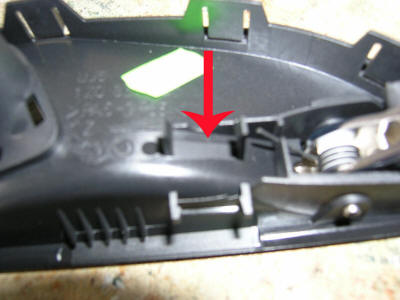

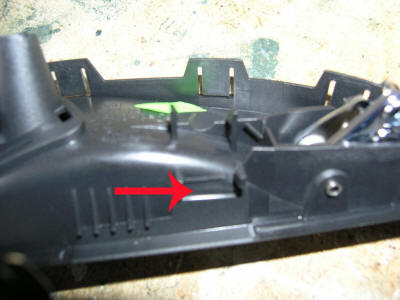

| Les flèches rouges montrent les ergots | |
|
|

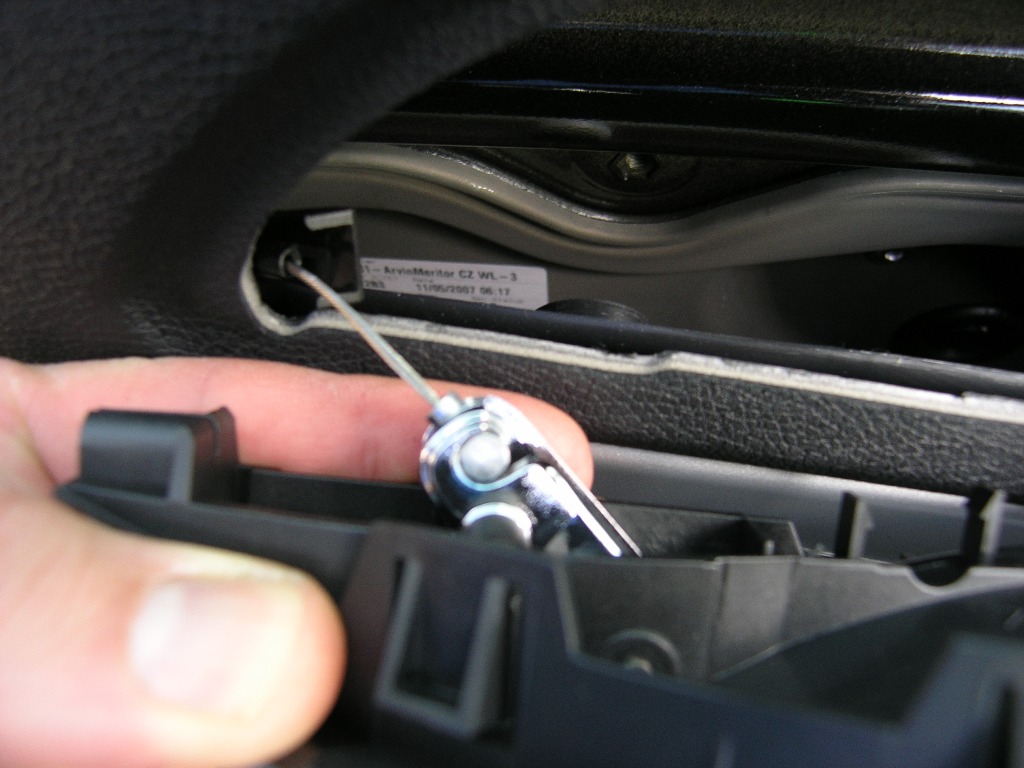

| La suite consiste à enlever le câble de la poignée c'est un peu juste mais ca passe | |
|
|

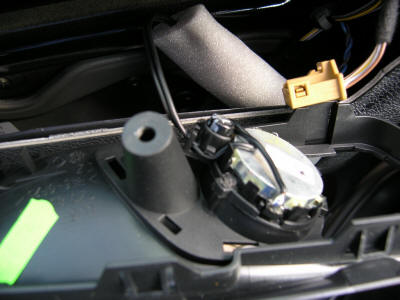

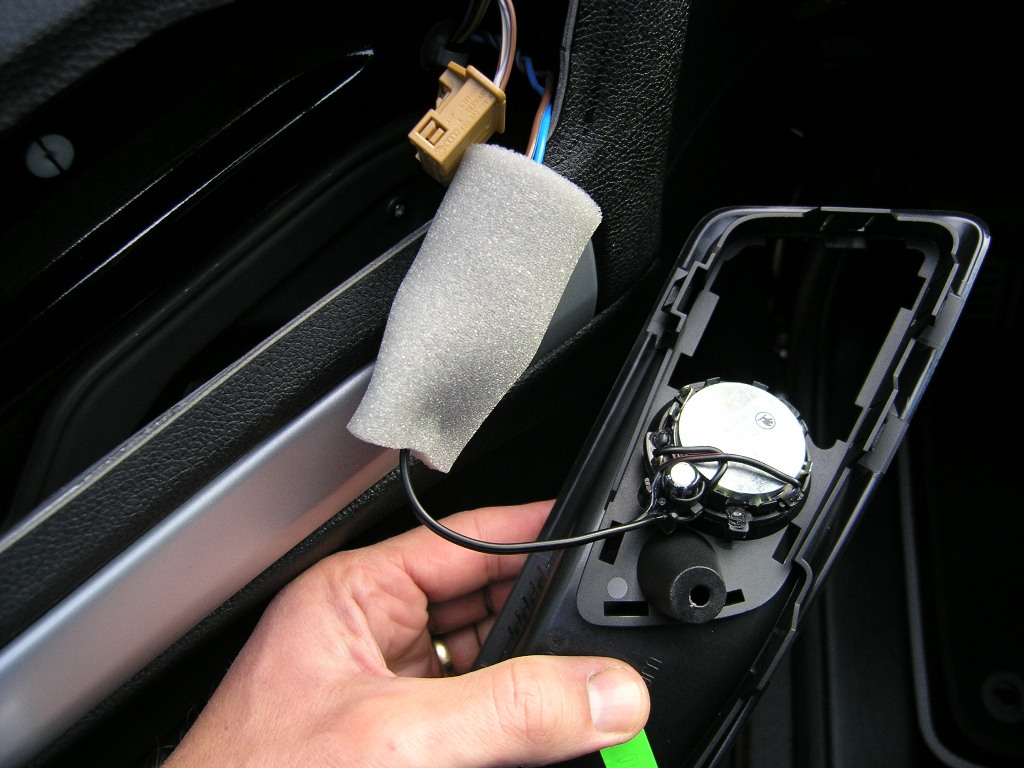

| Enfin il faut pour finir débrancher le cable du HP le connecteur est caché sous la mousse | |
|
|
|
|
| Le démontage est terminé passons à la suite | |
|
|
|
| La découpe | |

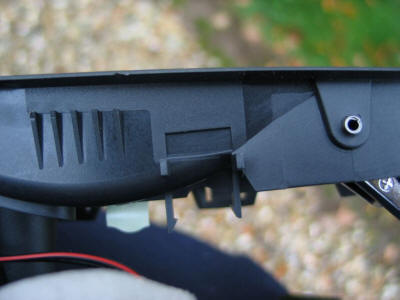

| L'emplacement de la découpe de la Led | |
| Photo de FRED merci à lui pour son aide | |
 |
|
 |
|
 |
|
 |
|

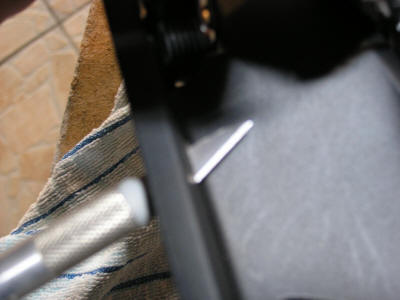

| Perso j'ai pris des scalpels pour réaliser la découpe mais un bon cutter fait aussi bien l'affaire | |
|
|
| Et c'est parti | |
|
|
| La découpe n'est pas parfaite donc il va falloir arranger ca | |
|
|
|
|

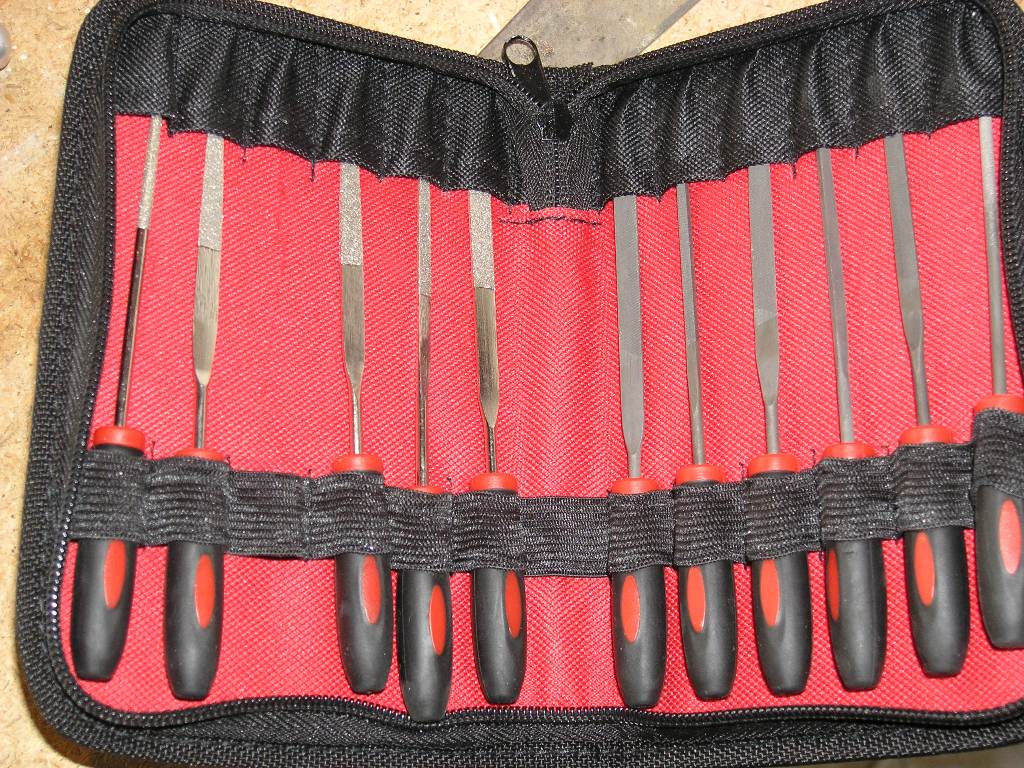

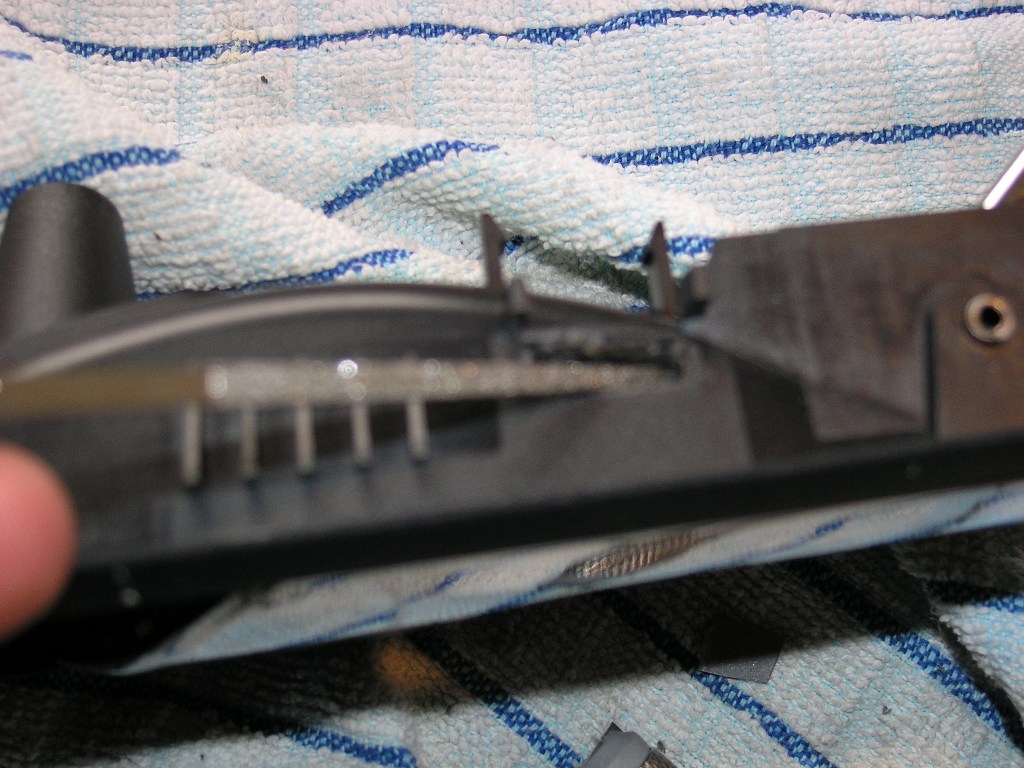

| Un bon jeu de lime et on va afinner cette découpe | |
|
|
|
|

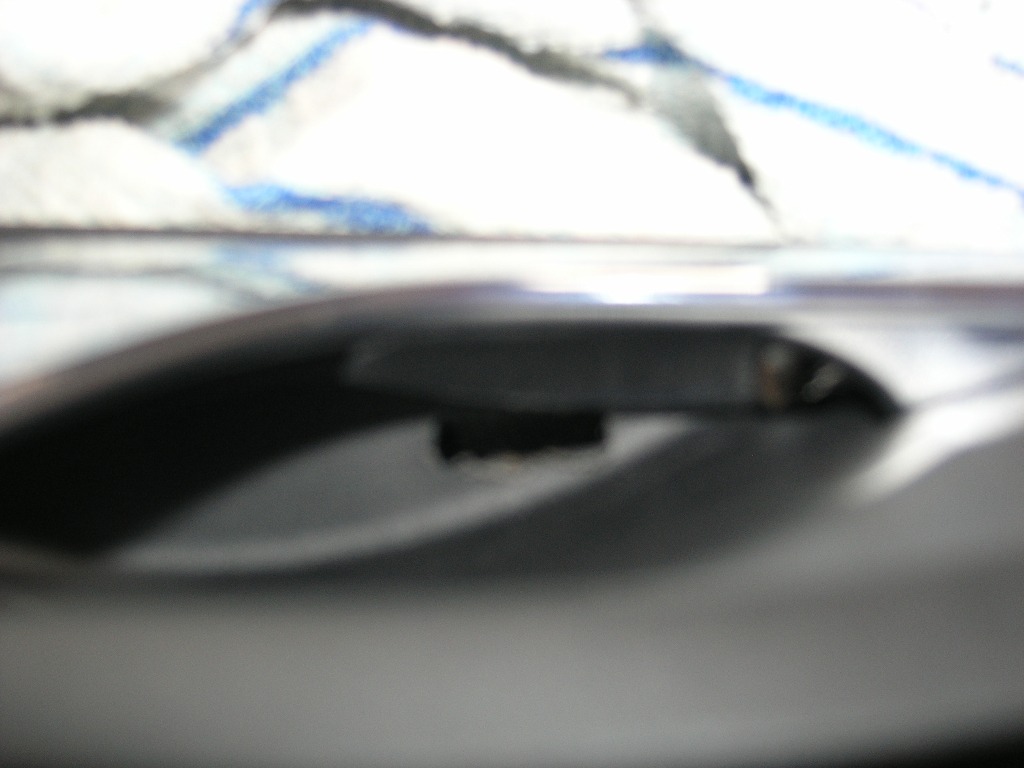

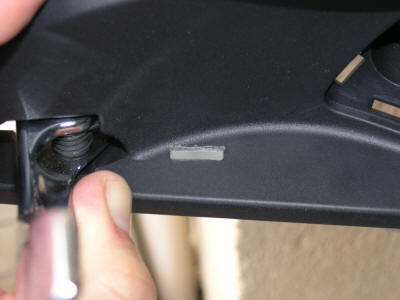

| On fait un essai pour voir si la Led passe | |
|
|
|
|
| Pour masquer les traces blanches laissées par la lime sur le plastique un coup de marqueur indélébile noir et c'est parfait | |
|
|
|
|
|
| Passons à la partie électrique | |
| Il faut un plus 12v et une masse pour alimenter la led, il faut donc trouver un plus qui provient de l'allumage des veilleuses. | |
|
|

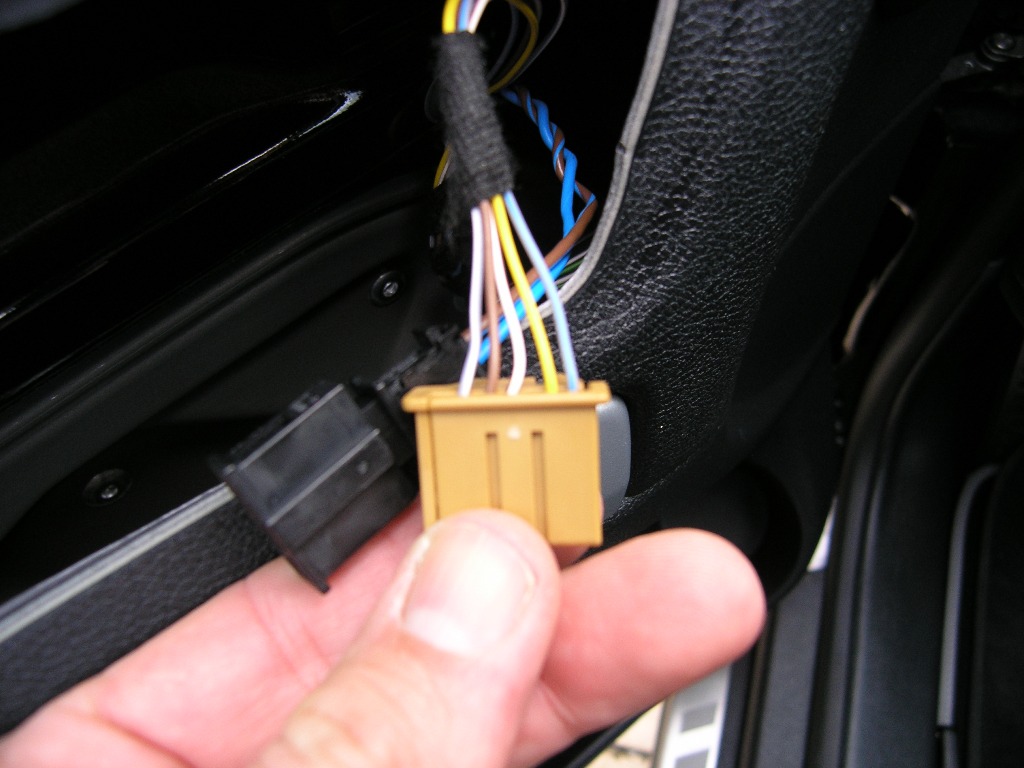

| Sur le connecteur du réglage des rétroviseurs on a le plus sur le fils bleu/gris et la masse sur le fil marron. | |
|

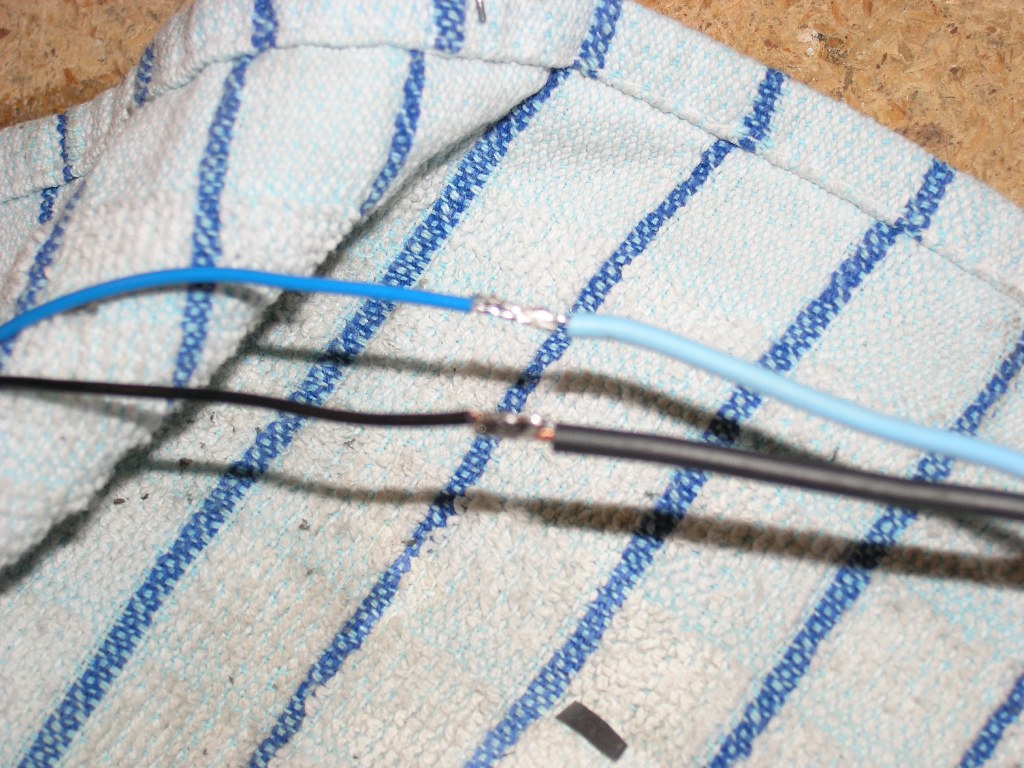

Maintenant que l'on sait ou se raccorder il faut préparer la Led car les fils sont trop cours une rallonge de 10 cm c'est le top. Il faut couper les fils au ras du connecteur et on soude 2 fils de 10 cm (un bon domino c'est aussi bien) |
|
|
|

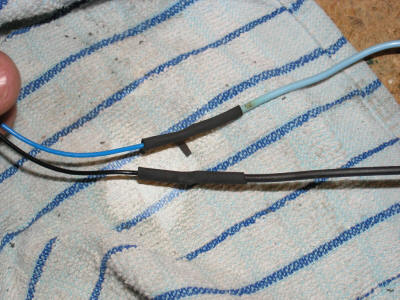

| Il faut isoler tout ca une gaine rétractable fera l'affaire | |
|
|

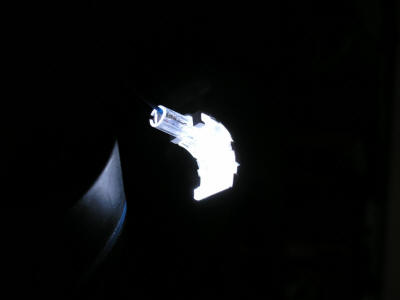

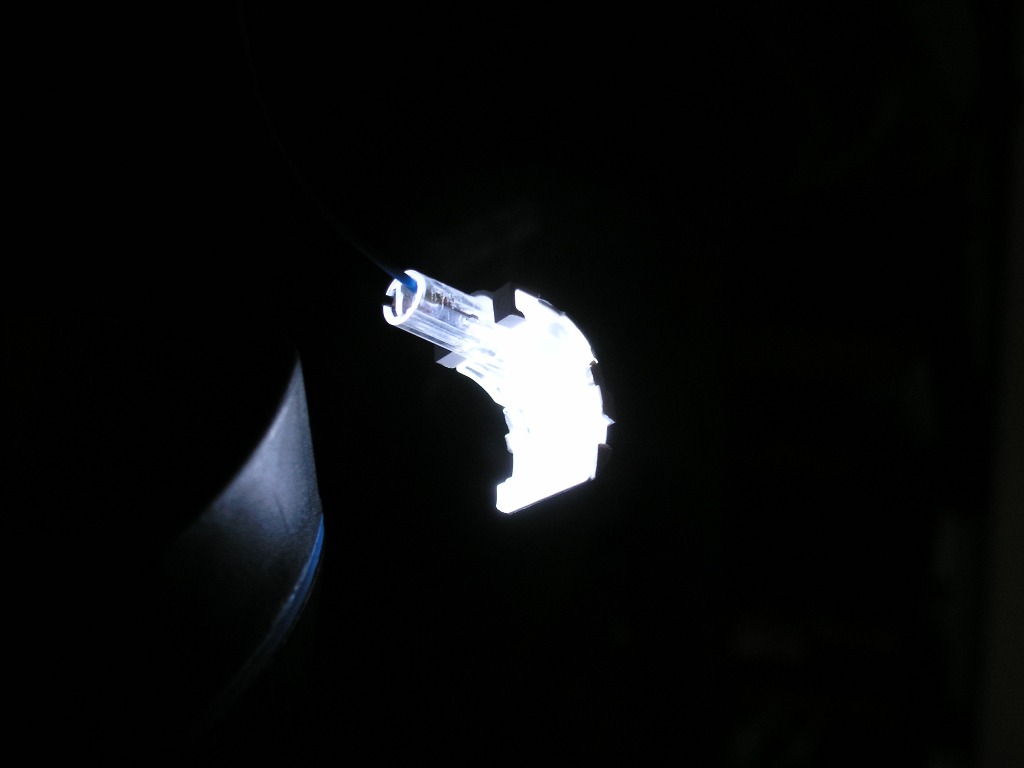

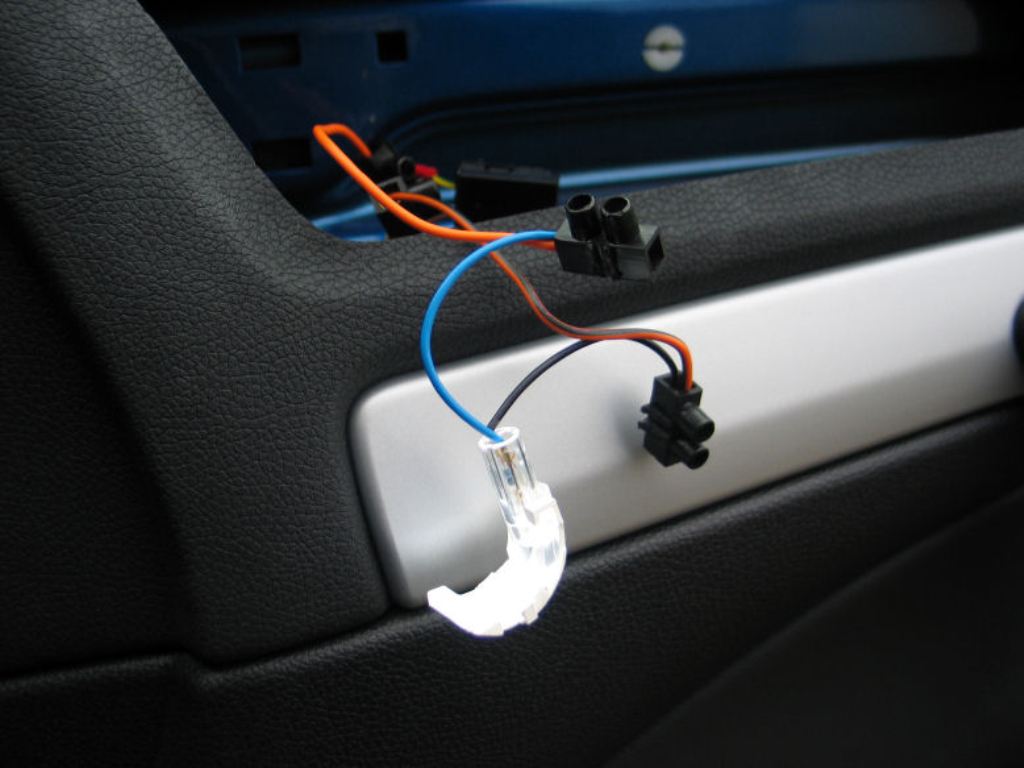

| Avant de faire le raccordement définitif un essai de la Led s'impose | |
|
|
| C'est beau!!!! | |
|
|
|
| Le Raccordement | |
| Il faut donc raccorder le fil bleu de la Led au fils bleu/gris du connecteur et le fil noir de la Led au fil marron du connecteur | |
|
|
| J'ai pris des prises de dérivation pour faire la manip mais la aussi un bon domino fait l'affaire | |
| Photo de FRED merci à lui | |
|
|
|
|
|
| Le remontage | |
| Voilà c'est terminé il faut tout remonter, pour ce faire réaliser les opération de démontage dans l'ordre inverse il n'y a aucune difficulté. | |

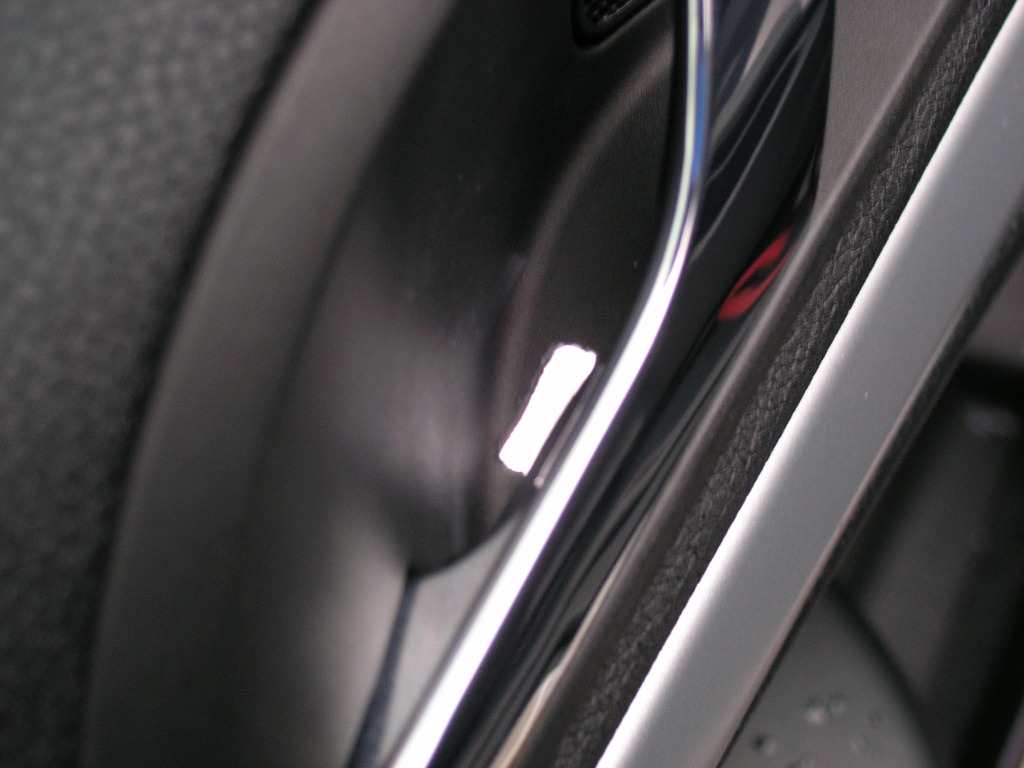

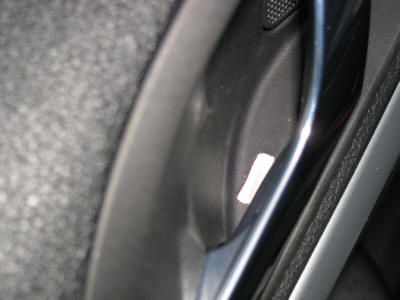

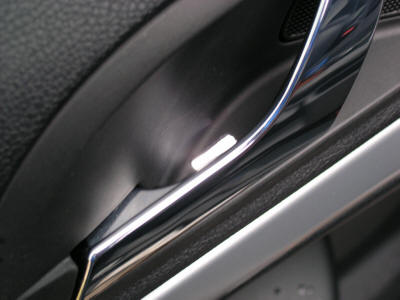

| Voici le résultat de jour | |
|
|
|
|
|
|

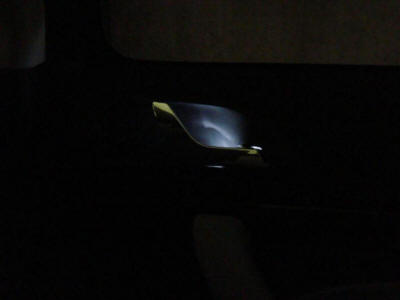

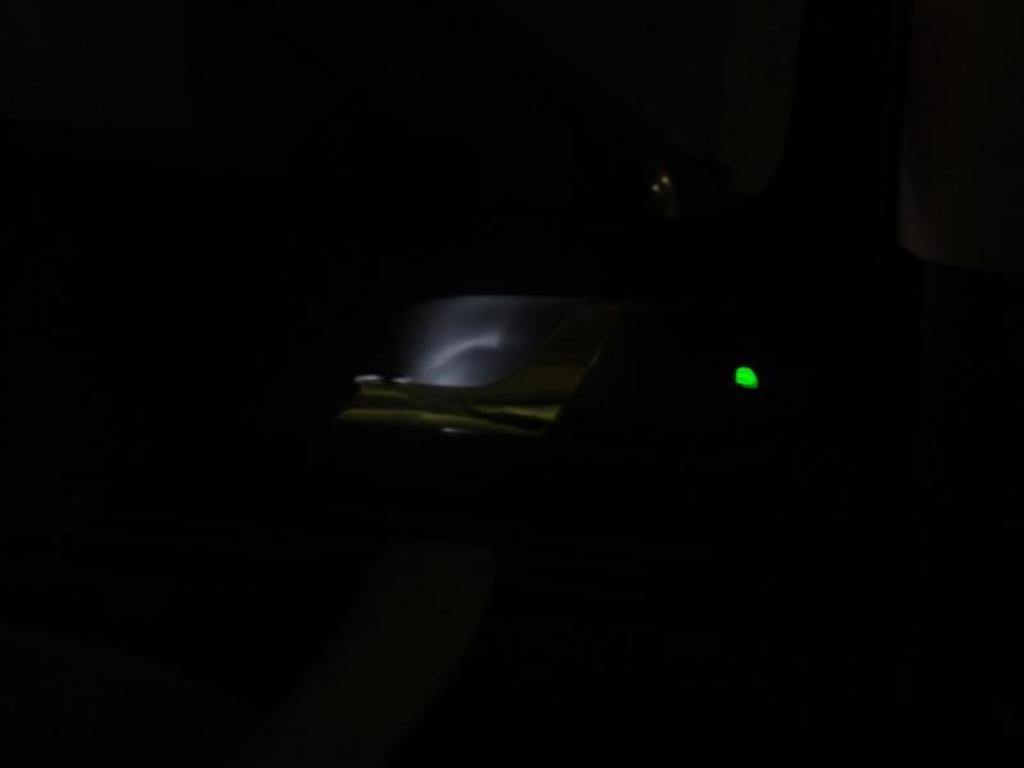

| Et voici de nuit photos de GABB merci à lui | |
|
|
|
|
|
|
|
|
|
|
|
