Montage d'un lecteur DVD sur GPS MFD2 | ||||
Cliquez sur les images pour les agrandir | ||||
But: montage d'un lecteur DVD sur le GPS MFD2 avec comme principal souci, une intégration parfaite dans l'habitacle | ||||
Les Fournitures: | ||||
Un Kit multimédia contenant un lecteur DVD et une interface Vidéo TV FREE pour GPS MFD2 | ||||
Un système anti parasite pour l'alimentation de l'interface multimédia Prix: 15€ |
||||
Un système anti parasite pour les signaux audio de l'interface multimédia Prix: 15€ |
||||
Un Poussoir: Assistance au parcage, référence Skoda: 1Z0919 281 A 3X1 Prix au 12/08: 15€ |
||||
Un casier de rangement, référence Skoda: 1Z0 881 577 E 47H Prix au 12/08: 20€ |
||||
Un doubleur de mini Jack, trouvé dans le tiroir de mon fiston (sans emploi) prix de l'ordre de 3€ | ||||
La préparation du Casier de rangement | ||||
Il faut supprimer tout le système de fixation d'origine | ||||
Matos à utiliser: | ||||
Voilà le résultat c'est un peu flou (j'suis vraiment un boulet pour prendre les photos) | ||||
Voilà ca c'est fait!!! | ||||
Maintenant positionner le lecteur dvd dans le casier de rangement | ||||
Il faut tout d'abord ouvrir l'arrière du casier de rangement (matos Dreamel) J'ai préféré ouvrir complètement l'arrière du casier de rangement car ca me permettra si besoin de connecter plus facilement un accessoire audio Vidéo sur le DVD |
||||
Reste plus qu'à positionner le lecteur de DVD en faisant très attention
à laisser la place au passage de la clé USB tiroir fermé, reculer suffisamment le lecteur. Le lecteur sera fixé avec les équerres fournies dans le kit. |
||||
La mise en place du Casier de rangement (merci à Fred pour son astuce) | ||||
Ca va se passer Où??? là: |
||||
D'abord il faut enlever la mousse insonorisant, deux vis plastique à enlever, et on obtient ca: | ||||
Les points de fixations: | ||||
Comment fixer l'affaire | ||||
Grace à une planchette de 19cm sur 16 cm (largeur de la fente)
épaisseur 1 cm, pour ma part j'ai utiliser une chute de parquet
flottant donc quelque chose de très dur. Voilà ce que ca donne |
||||
Sur la photo, il y a là les mesures du premier trou, j'ai zappé le deuxième, faut
bien qu'il vous reste un peu de boulot non? La voilà en place: |
||||
Ne pas oublier de remonter la mousse isolante avant de fixer la planche!! | ||||
Voici le type de boulon et écrou que j'ai utilisé | ||||
Ca c'est fait!!! | ||||
La mise en place du Casier de rangement | ||||
Avec une clé de 10, fixer le casier | ||||
Le Plus dur reste à faire, les raccordements électriques | ||||
D'abord un peu de technique pour savoir qui fait quoi. | ||||
L'interface multimédia sert à: Convertir le signal vidéo (prise jaune venant du DVD) en signaux RVB pour le GPS, Récupérer les commandes des touches du GPS par le bus CAN pour les convertir en commandes pour le lecteur DVD (câble noir avec mini jack), Donner un plus 12 volt au GPS pour avoir la vidéo en permanence affichée sur l'écran du GPS, Relayer les signaux audio, prises, blanche et rouge. |
||||
L'interface et ses connexions (rappel: cliquez sur l'image pour l'agrandir) | ||||
Le raccordement de l'anti parasite à l'interface multimédia, si vous ne faites pas ce montage vous allez avoir des sifflements parasites dans les HP | ||||
Les raccordements entre l'interface, le GPS et le DVD | ||||
L'arrière du GPS | ||||
Les différents accès | ||||
En détail les arrivées de l'interface multimédia sur le GPS | ||||
La numérotation des bornes du connecteur Farka | ||||
L'affectation des bornes | ||||
→ Connecteur multibroche I 1 - Haut-parleur + AR D 2 - Haut-parleur + AV D 3 - Haut-parleur + AV G 4 - Haut-parleur + AR G 5 - Haut-parleur - AR D 6 - Haut-parleur - AV D 7 - Haut-parleur - AV G 8 - Haut-parleur - AR G → Connecteur multibroche II 9 - Bus CAN positif Hight 10 - Bus CAN négatif Low 11 - Mise en veille silencieuse (mode téléphone) 12 - Borne négative de la batterie (borne 31) 13 - Mise en marche autoradio, câble de commande positif 14 - Contacteur d'alarme (uniquement USA) 15 - Borne positive de la batterie (borne 30) 16 - Signal de commande de l'antivol, SAFE (borne 30) → Connecteur multibroche III 1 - Entrée audio externe gauche 2 - Masse entrée audio externe 3 - Sortie ligne gauche 4 - Libre 5 - Consigne de conduite Nf + 6 - Signal d'entrée du téléphone, TEL- 7 - Entrée audio externe droite 8 - Masse sortie ligne 9 - Sortie ligne droite 10 - Libre 11 - Consigne de conduite Nf 12 - Signal d'entrée du téléphone, TEL+ → Connecteur multibroche IV 1 - libre 2 - Changeur de CD, canaux droit et gauche, masse 3 - libre 4 - Changeur de CD, alimentation en tension (+), borne 30 5 - libre 6 - Changeur de CD, DATA OUT 7 - libre 8 - Changeur de CD, canal gauche, CD/L 9 - Changeur de CD, canal droit, CD/R 10 - Changeur de CD, signal de commande 11 - Changeur de CD, DATA IN 12 - Changeur de CD, CLOCK |
||||
La préparation des câbles | ||||
Perso je n'aime pas avoir des fils en vrac, donc j'ai fait ceci, sur les câbles volant du DVD et de l'interface. | ||||
Ensuite comme il y a beaucoup de branchements à réaliser en parallèles
sur plusieurs sources, j'ai préparé des éclateurs il en faut pour: Le + 12 volt permanent, Le + 12 volt après contact, La masse, Le bus Can +, le bus Can -. |
||||
Celui là c'est pour la masse, le besoin en raccordement est de trois
équipements: DVD, Interface multimédia, anti parasite. (sur la photo manque une cosse) |
||||
En bleu : les Bus CAN En rouges: les tensions positives |
||||

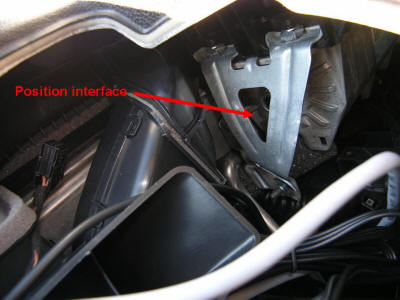

Maintenant il faut trouver une place pour l'interface ici |
||||
Pour le démontage du casier de rangement c'est là | ||||
Elle sera tout simplement fixée avec l'aide d'un collier plastique sur le support métallique | ||||
Position du filtre anti parasite de l'interface multimédia | ||||
Démontage du GPS | ||||
Pour enlever la console c'est là | ||||
Pou démonter le support TPH bluetooth c'est là | ||||
Une fois déshabillé, il reste à sortir le GPS, 4 vis à enlever | ||||
Et donc on obtient ca: | ||||
Les points de reprise | ||||
Il nous faut un + 12volt permanant, Une masse, Un + 12 volt après contact, Un Can bus + Un Can bus - | ||||
Le plus 12Volt permanant | ||||
Pinoche 16 du connecteur Farka | ||||
Il suffit de couper le fils assez loin du connecteur et d'y ajouter ce genre de cosses | ||||
Cosse malle | ||||
Cosse femelle | ||||
La femelle servant pour le point chaud, c'est à dire là où
est la
tension, donc pour notre cas, la tension arrive sur le connecteur Farka, le fils venant du connecteur aura la cosse malle et
le fils
venant de la batterie aura la cosse femelle. L'avantage de ce système est dans le fait que si vous démontez l'installation, il suffit d'enlever les câbles de jonctions et de rebrancher les cosses. Ne pas oublier d'intercaler les câbles de jonction |
||||
La masse | ||||
Le branchement sur le châssis se fait ici | ||||
Les connexions au bus CAN | ||||
Le plus après contact | ||||
Lui, il faut aller ailleurs | ||||
Et c'est cet emplacement qu'il faut prendre | ||||
Et voilà | ||||
Le passage des câbles | ||||
Tous les câbles doivent arriver à l'emplacement du GPS, et compris le + 12 volt après contact. | ||||
Pour faciliter le passage des câble du DVD vous pouvez dévisser cette vis | ||||
Une fois les câbles passés effectuez tous les raccordements conformément aux schémas | ||||
Bien enfoncer les connecteurs sur le GPS j'ai perdu une après midi à cause de ca, rien ne fonctionnait. Le connecteur de l'interface multimédia n'était pas assez enfoncé, au besoin enlever l'extracteur, (c'était lui le coupable) | ||||
La tirette en question | ||||
C'est le moment de vérité | ||||
Allumer le GPS et mettez le contact | ||||
Sur le GPS appuyer sur la touche AUX, vous devez avoir ca: | ||||
Appuyer sur réglages et configurer comme suit | ||||
Ensuite sortir du réglage (ESC) et sélectionner TV vous devez avoir ca | ||||
Maintenant il faut configurer l'interface multimédia pour qu'elle utilise les bons codes de commandes de votre DVD pour ce faire appuyer en même temps sur les touches + et - de l'interface | ||||
Vous devez obtenir un bel écran bleu | ||||
Ensuite vous appuyez sur le + le nombre de fois qu'il faut pour
obtenir le code de votre DVD, pour le mien c'est le 1 donc 1 fois
(voir votre notice pour l'affectation des codes, ici quelques
exemples: 1 DVD DIETZ BOA85700 2 DVD MP410U 3 DVD NESA1002 4 DVD PHANTOM3008) |
||||
Pour sortir et valider le chois appuyer sur le - | ||||
Vous devez avoir ca | ||||
Votre DVD est prêt à l'emploi, essayez donc un DVD!!! | ||||
Voici les commandes du DVD disponibles sur le GPS | ||||
A bien y regarder c'est pas très complet et il serait bon de pouvoir utiliser la télécommande, mais comme le DVD est enfermé c'est pas possible d'utiliser le sensor de celui ci | ||||
Là j'ai eu une idée du feu de dieu, pourquoi ne pas mettre en parallèle le sensor du déport de télécommande et le câble de commandes venant de l'interface | ||||
Pour ce faire on va utiliser ca: | ||||
Et voilà le branchement | ||||
Un essai et ca fonctionne le seul PB c'est ou positionner le sensor, c'est pas terrible, comme intégration et là deuxième idées du gars | ||||
Je vous préviens il y a du boulot | ||||
Le câble et le sensor origine | ||||
C'est cette partie qui va nous intéresser | ||||
Il faut démonter l'affaire (vis cruciforme) | ||||
Ci dessous est ce que ca vous parle | ||||
Et oui un cache interrupteur de la console, et qu'est ce que j'en fais?? Cela!!! | ||||
Le passage de ca: | ||||
Au final le sensor est complètement intégré | ||||
Et une fois monté | ||||
Moi perso j'aime bien | ||||
Manque plus qu'une seule astuce à trouver | ||||
Ou positionner cet interrupteur, ici | ||||
Il m'a fallu ressortir mes cours en électronique mais c'est faisable pour celui qui bricole un peu, car je n'ai pas fait de Circuit imprimé | ||||
Le poussoir | ||||
Les bornes numérotées de 1 à 6 | ||||
Première action trouver à quoi elles servent | ||||
La borne 1: Led jaune (servira quand le poussoir sera sur ON) La borne 2: la masse La borne 3: Led verte La borne 4: premier contact du poussoir La borne 6: deuxième contacts du poussoir La borne 5 est sans emploi. |
||||
Un petit montage pour voir ca | ||||
Le schéma de montage avec la liste des petits composants prix de revient 5 € | ||||
Le relai pour le montage |
||||
j'ai volontairement ajouté une résistance sur la Led jaune pour ne pas être gêné en conduisant par trop d'éblouissement. | ||||
Un petit montage pour vérifier ca (là il n'y avait pas le relai de sortie, remplacé par la led rouge). C'est la position On, donc le poussoir a été actionné une fois, les leds jaune et rouge s'allument et resteront allumées jusqu'à la prochaine action sur le poussoir | ||||
Action sur le poussoir les 2 Leds s'éteignent YES!!!!!!!! ca marche | ||||
Et voilà, le passage en mode nuit avec la Led verte allumée | ||||
Bon passons au montage de ce bazar | ||||
Tout est soudé sans CI donc il faut s'appliquer un peu ... Nota: j'ai collé le relai sur le CI au pistolet à colle pour pas être embêté. |
||||
Bon c'est fait que faire de ce truc | ||||
D'abord le sécuriser c'est à dire éviter tout risque de cours circuit, pour ce faire j'ai utilisé un pistolet à colle et j'ai "enroulé" le montage de colle. | ||||
Ensuite où mettre ce montage, et bien en fouillant un peu j'ai trouvé une boite de pellicule photo et oui!!! Pour ne pas que ca bouge une fois le montage placé dedans, vive le pistolet à colle... | ||||
Et voilà le résultat prêt à être monté dans la titine | ||||
Pas mal non??? | ||||
Maintenant le montage | ||||
Faire passer les fils | ||||
Effectuer les pontages sur la masse et le + 12 v des veilleuse sur le poussoir SET | ||||
Effectuer les derniers branchements | ||||
Le petit boitier sera dissimulé derrière le cendrier c'est assez difficile à faire passer mais ca passe. | ||||
Essai: | ||||
Contact, rien ne se passe c'est bon | ||||
Un appui sur le poussoir | ||||
La Led jaune s'allume et plus de possibilité d'enlever la vidéo sur le GPS c'est du tout bon!!!!!! | ||||
En nocturne | ||||
Et avec la vidéo | ||||
Il vous restes plus qu'à tout remonter!!! | ||||
Voilà c'est terminé j'espère ne pas avoir été trop long ... | ||||
Télécharger ici (uniquement partie électrique) le tuto au format | ||||
